23．(4分)在图14电路中，R₁=10Ω，R₂=20Ω，闭合开关后，电流表的示数为0.3A。

(1)电阻R₁两端的电压是多少？(2)通过R₂的电流是多少？

20．如图10所示的电路中，灯L标有“3V 　0.9W”、滑动变阻器R上标有“20Ω 　1A”的字样，电压表量程为0~3V，则灯L正常工作时的电流为　　　 A。若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是　 　　　Ω。

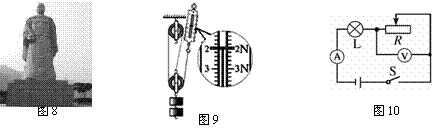

19．用滑轮组将一个重为5N的物体匀速提升10cm，由图9可知，绳端受到的拉力F为　 　　　N，绳端移动的距离s为　 　　　cm，滑轮组的机械效率η为　 　　　 。

18．为纪念郑和七下西洋将华夏文明传扬于世，闽江口屹立起国内最大最高的一尊石雕像，如图8所示。石雕像和基座的总质量为7×10⁵kg，基座底部呈正方形，面积约为50m²，则石雕像和基座总重力是　 　　N，对水平地面的压强是　 　　　Pa。(g取10N/kg)

17．在2009年中考体育测试中，小雨同学“50m跑”的成绩是8s，则他跑50m的平均速度是　 　　　　m/s，由于　 　　　，他到达终点后无法立即停下来。

16．家庭中的电灯、电视机、电风扇等用电器都是　 　　　联在电路中的。小林家4月底电能表读数为2708.7 kW·h，5月底电能表读数如图7所示，那么5月份他家消耗了　 　　　　kW·h的电能。

15．北京奥运会开幕式上声势浩大的“击缶而歌”精彩绝伦，缶声是由于缶面　 　　　产生的，然后通过　 　　　传播到现场观众耳朵的。这壮观的场面由同步通讯卫星通过　 　　　波传递到全国各地。

14．如图6所示，灯L₁、L₂上分别标有“6V　 6W” 、“6V　 3W”的

字样，当开关S闭合时，灯L₁、L₂都能发光，则甲、乙两电压表的

示数之比是

A．1∶1 　　　　　　　　　　　

B．1∶2

C．2∶3 　　　　　　　　　　　

D．3∶2

13．如图5所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R₁为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是

A．电流表示数变大，电压表示数变小

B．电流表示数变小，电压表示数变大

C．电流表、电压表示数都变大

D．电流表、电压表示数都变小
