25．自行车是一种人们常用的、简便无污染的交通工具。仔细观察自行车的构造(图12)，想想你的使用过程，结合所学有关知识，请提出两个与物理知识有关的问题，并针对提出的问题作出简要的回答。　

问题1：　　　　　　　　　　　　　　　　　　　 ?

回答1：　　　　　　　　　　　　　　　　　　　 ；

问题2：　　　　　　 　　　　　　　　　　　　　?

回答2：　　　　　　　　　　　　　　　　　　　 。

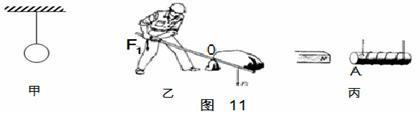

24.(1) 图11甲中，小球悬挂在天花板上，请画出它所受的重力的示意图；

⑵ 图11乙所示O是杠杆的支点，请在图中画出F₁的力臂。

　⑶图11丙所示，磁体N极与通电螺线管A端相吸引，标出通电螺线管的电流方向。

23.三峡大坝集防洪、发电、航运、供水、保护生态环境于一身，部分技术数据如下表所示

(1)如果水库达到了最高蓄水位，那么大坝底部受到的压强是　　　　 Pa(不计大气压强)。

(2)如果发电机组满容量发电，一年可发电　　　　　 kW·h(一年按365天计算)。

(3)有关专家测量，三峡水电站蓄水后，对大坝上游流域的气候产生一定的影响，夏天的平均气温将比原来下降2℃左右，这是因为水的 　　　　　　大。

22. 图10是北京奥运主场馆“鸟巢”，采用绿色能源--太阳能光伏发电系统为整个场馆提供电力，是当今世界上最大的环保型体育场。白天，太阳能转化为电能，除供正常使用外，将多余的能量储存在蓄电池内供夜晚使用。请完成下面的方框图，使其正确反映这个过程中能量发生转化的情况。

21. 狂风把小树吹弯了腰，把落叶吹得漫天飞舞。从力的作用效果分析，风力不仅使小树发生了　　　　　　 ，还使落叶的　　　　　 　发生了改变。

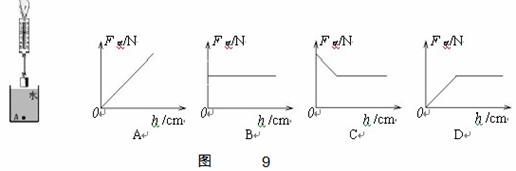

20．如图9所示，当弹簧测力计吊着圆柱体，从底部接触水面开始缓慢到完全没入水中到底部A的过程中，以下能表示圆柱体所受浮力F_浮与浸入水中深度h关系的图象是

19．标有“4V 1 W”的小灯泡和 “20Ω 1A”的滑动变阻器 连接在图8所示的电路中，电源电压为6V，电流表量程为“O-O.6A”，电压表量程为“0-3V”. 为确保电路安全，闭合开关时，滑动变阻器接入电路的阻值变化范围应控制在 (不考虑温度对电阻的影响)

A．O-8Ω　　　　　　　 B．8-16Ω

C．16-20Ω　　　　　　 D．以上答案都不对

18. 如图7是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L₁亮，灯L₂不亮，这时电流表和电压表均有读数。则故障原因可能是　

A.L₁断路　　 　B.L₁短路　　 　C. L₂短路　　 　D. L₂断路

17．把两种不同的金属片插入柠檬，制成“水果电池”。用电压表测量水果电池的电压，如图6所示。下列说法正确的是

A．金属片B是水果电池的正极

B．水果电池把化学能转化为电能

C．水果电池把内能转化为电能

D．水果电池把电能转化为化学能

16．“能源危机”是当今世界共同面临的问题，以下解决危机问题措施切实可行的是

A．人人都要节约用水、用电，不浪费能源和人为毁坏物品

B．关闭全部现有的火力发电站

C．停止使用石油、煤炭资源，而改用核能和太阳能

D．各地都要大力兴建水力和风力发电站
