35．(7分)学校课外活动小组为检测某传感器而设计的如图21电路。传感器上标有“3V　 0.9W”的字样(传感器可看作一个电阻)，滑动变阻器上标有“10Ω 1A”的字样，电流表量程为0.6A，电压表量程为3V。求：

(1)该传感器的电阻和额定电流各是多少？

通过计算分析，你认为这个传感器是否仍可使用？此时a、b间所加的电压是多少？

34．(6分)装卸工人用如图20所示的滑轮组匀速提升重为1000N的货物，所用的拉力F为600N，绳子自由端在50s内被拉下2m ，在此过程中求：

(1)拉力F所做的功；

(2)拉力F功率；

(3)滑轮组的机械效率。

33．(5分)某太阳能热水器5h内可使100kg的水，温度升高60℃，则水吸收多少焦的热量?不计计量损失加热这些水需要多少千克的液化气?

[水的比热容是4.2×10³J/(㎏·℃) ，液化气的热值是4.5×10⁷J/㎏]

32．(4分)生活处处有物理，只要你留心，身边的许多物品都可以用来做物理小实验。请你利用一个矿泉水瓶、一块海绵、两张纸、一枚铁钉、适量的水，设计二个物理小实验，要求写出实验的做法、可能观察到的现象及简要的说明。

(示例)把矿泉水瓶举高，放手后矿泉水瓶从高处落下，说明：矿泉水瓶受到重力的作用。

实验1：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

实验2：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

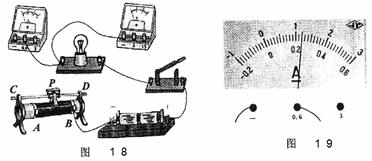

31．(8分)利用图16中的器材，测量额定电压为2.5V的小灯泡的额定功率。

⑴ 把图18中的实物电路连接完整；

⑵ 在闭合开关前，滑动变阻器连入电路的电阻应是_______，即滑片应位于_____端；

⑶ 闭合开关后，移动变阻器的滑片，应使电压表示数为______V，此时电流表示数如图19所示，即为_____A，则该小灯泡的额定功率是______W，此时灯丝电阻为_______Ω。

30．(3分)小宇在“观察水的沸腾”的实验中，绘出温度随时间变化的图象如图17所示。

(1)从图象中可知，水的沸点是　　　　　　　 ℃；

(2)此时该地区的大气压可能是　　　　　 (填“大于” “小于”或“等于”)1标准大气压；

(3) 小宇发现自己组的水比邻组的先沸腾，提前沸腾的原　 因可能是　　　　　　　　　　 　(写出一种即可)。

29．(4分)小丽同学将托盘天平放在水平桌面上，游码移到标尺的零刻线处，发现天平的指针指在甲图所示位置，若要使天平平衡，应将　　　　 向_______(填“左”或“右”)旋动．图16乙是一次正确测量的情景(天平下方为游码标尺的放大图)，则物体的质量是　 _______g．用这架天平测量金属块的质量时，估计金属块的质量在150g左右．试加砝码时，用镊子夹取100g、50g砝码各1个放入右盘中，若指针左偏．小丽同学接下去应进行的操作是:　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

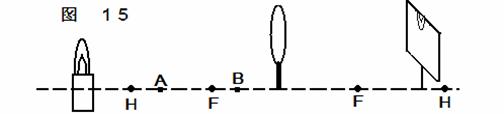

28．(4分)小芳同学在“探究凸透镜成像”的规律的实验中，她按如图15装配仪器 (图中F点是焦点，H点是2倍焦距处) ，此时光屏上得到了一个清晰的像，但像的位置偏高。

　(1)造成这一现象的原因是　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

(2)为了使像能成在光屏的中央，她应把蜡烛向　　 　　调(填“上”、“下”)；调节好蜡烛的高度后，她把蜡烛移到A点，此时光屏上的像很模糊。为了得到清晰的像，应把光屏向　　　　 移动(填“左”或“右”)；

(3)若想从光屏侧透过透镜看到蜡烛正立的像，可将物体放在　　　点(填字母符号)。

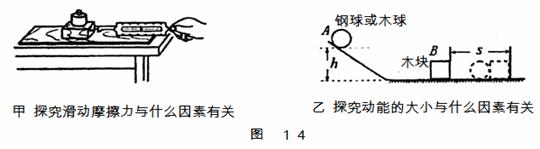

27．(2分)研究的物理量不易直接测量时，都需要想办法把它们的大小间接表示出来。例如：如图14所示．甲实验是让木块在木板上做 　　　　运动，通过弹簧测力计的示数间接显示滑动摩擦力的大小；乙实验中球的动能大小是通过　　　　　　　　 间接反映出来的．

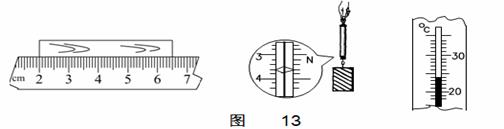

26．(3分)请你读出图13中所示的各测量工具的示数，并把它们填写在下面的横线上：木块的长度是　　　　 cm；物体的重力为__________N；温度计的示数是_________⁰C。
