24．(6分)如图12是“探究串联电路电流特点”的实验电路图：

(1)实验中，选择两个小灯泡的规格应该是　　　　　 的 (填“相同”或“不相同”)。

(2)下表是某同学实验中的一组数据：

指出上述表格所记录的数据中，明显错误的数值是　　　　　　 　，

造成错误的原因是　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　。

(3)实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡

不发光的原因是(　　　 )

　 　A．通过灯泡的电流小　 　　　　B．灯泡的灯丝断了

　 　C．灯丝的电阻小　 　　　　　　D．小灯泡靠近负极

23．(4分)“在水平木板上铺上粗糙程度不同的材料，小车自斜面顶端由静止开始滑下，比较小车沿水平面运动的距离”(如图11所示)。伽俐略、牛顿等科学家曾多次做过类似实验，并在此基础上分析推理出著名的牛顿第一定律。请回答下列问题：

(1)为了得出科学结论，三次实验中小车每次都从斜面上同一位置释放，使小车运动到斜面底端时的速度　　　　　 (选填“相等”或“不相等”)。

(2)三次实验中，小车在水平面上受到的摩擦力最大的是第　　 　　　次，这说明小车受到摩擦力的大小与接触面的______________有关。

(3)进一步推理可知，若水平面绝对光滑(小车不受阻力)，则小车会在水平面上做　　　 运动。

22．(共5分)小丽在海边拾到一块漂亮的小石块，她想测出小石块的密度，做了下面的实验。

(1)把托盘天平放在水平桌面上，将游码移到标尺左端零刻度处，发现指针偏向分度盘的左侧，此时应该把平衡螺母向　　　　 (选填“左”或“右”)调节，才能使天平平衡；

(2)天平平衡后，把小石块放在左盘，用镊子向右盘加减砝码，当最后加上砝码盒中最小的砝码后，发现指针偏向分度盘的右侧，此时取回右盘中最小的砝码，接下来的操作步骤

是移动　　　　　　 ，直到天平再次平衡；

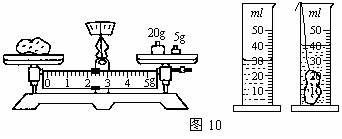

(3)小丽测量小石块的质量和体积的读数如图10所示，请你帮她完成下表。

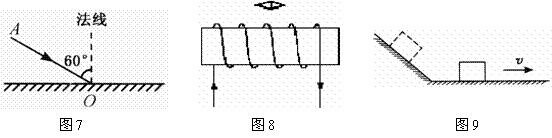

21．(1)(2分)在图7中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。

(2)(2分)标出如图8所示通电螺线管的N、S极与螺线管上方小磁针处于静止时的N、S极。

(3)(4分)如图9所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来。请你画出木块在水平面上滑动时的受力示意图。

20．如图6所示，当开关S闭合，滑动变阻器的滑片P向右移动时，

下列说法中正确的是(　　　 )

A．电流表的示数变大　 　　B．电压表的示数变大　　

C．灯泡L变亮　　　 　　　　D．电路消耗总功率变大

19．如图5所示，物体在水平拉力F的作用下，水平向右作

　　 匀速直线运动。已知物体重50N，它受到地面摩擦力为

　　 20N，运动速度为0.1m/s(不计滑轮重、绳重及绳子与

　　 (A)1W　　 (B)2W　　 (C)5W　　 (D)0.5W

18．一只10Ω的电阻与一只0.1Ω的电阻并联，并联后的总电阻(　　　 )

A. 等于1Ω　 　B. 小于0.1Ω 　　　C. 等于10.1Ω　 　　D. 大于0.1Ω小于10Ω。

17．某同学坐在行驶的列车内，若说他是静止的，则所选择的参照物是(　　　 )

　 　A．铁轨　　　 B．在车内走动的乘务员　　　 C．车窗　　　 D．路边的树

16. 如图4，电源电压U为15V不变， R₁=5Ω，R₂是0~10Ω的变阻器，

当滑片P从a端 滑向b端的过程中，A表和V表均能正常工作，

A. 3A~1A　　 15V~ 5V　　　　　 B. 　1A~3A　 5V~15V

C. 1A　　　 5V~15V　　　　　 D. 　1A~2A　 15V~ 5V

15. 图3中，正确表示了光从空气进入玻璃中的光路图是：(　　　 )
