20.小明在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉他是一只小灯泡坏了．请你帮助小明，在如图所示的实验器材中任选一种，连人电路，检测出哪只灯泡坏了．请按下面表格的要求填人检测实验的内容．

选用器材	检测电路图	现象及结论

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 第20题图

拓展提升

19． [探究名称]探究并联电路中电流的关系．

[提出问题]如图所示的并联电路中，流过A、B、C各处的电流之间可能有什么关系?

[设计实验与进行实验]

(1)按图所示连接电路．　　　　　　　　　　　　　　　　　　　　　　　 第19题图

(2)把电流表分别接入到电路中的A、B、C处，测出它们的电流，分别填入下表；

(3)为了防止个别偶然因素的影响，我们可以采用以下两种方法之一，重复上面实验步骤．

方法一：改变电源电压．

方法二：更换其中一条支路中的电阻．(阻值不同)

[分析与论证]

(1)在拆接电路时，开关必须　　　　　 .

(2)上面设计的表格中存在的不足之处是　　　　　　　　　　　　　　　　　　　　　　　 .

(3)表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法--进行的，可以得出结论：并联电路干路中的电流等于　　　　　　　　　　　　　　　 ．

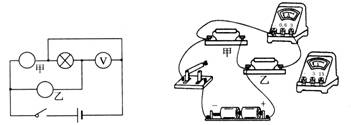

18．如图所示是用电流表测电路中电流的实验，图中电流表测量的是通过　　　　　 (填“甲电阻”、“乙电阻”或“干路”)的电流，为了测量乙电阻两端的电压，用笔画线代替导线，将电压表正确地接入电路中．

17．如图所示，在甲、乙两个“O”内选填“灯泡”和“电流表”的符号．使两灯组成并联电路．

　　 　　　　　　　　　　　 第17题图　　　　　　　　　　　 第18题图

16．实验室有一种电池，林雨为辨认其正负极没计了几种方案，其中不可以判断的是　　 (　 )

　　　　　　　　　　　　　　　　　　　 第16题图

15．如图所示电路，下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　 (　 )

A．L₁、L₂串联　　　　　　　　　　　　　　 B．开关S只控制L₂

C．电流表测干路中的电流　　　　　　　　　 D．电流表测L₁中的电流

14．A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A、B上的电压U_A、U_B和通过A、B的电流I_A、I_B间的关系正确的是　　　　　　　　 (　 )

A．I_A＝I_B　　　　 B．I_A>I_B C．U_A＝U_B　　　　 D．U_A>U_B

13．电磁炉是利用高频电流在电磁炉内部线圈中产生磁场，磁化铁质锅，从而形成无数个小涡流(即电流)．加速锅底分子运动，使锅底自身发热达到加热食品的目的．它具有安全可靠、节能环保等优点，是现代家庭中的理想灶具(其工作原理如图所示)．下列说法正确的是　　　　　　　　　　　 (　 )

A．电磁炉在使用中利用了电流的磁效应和化学效应

B．电磁炉在使用中会产生烟尘和废气

C．用电磁炉加热食物时，把电能转化为内能

D．铁、铝、铜锅均可在电磁炉上使用

第12题图　　　　　　　　　　 第13题图　　　　　 第14题图　　　　　　　　 第15题图

12．如图所示，要使电灯L₁和L₂组成并联电路，且都能发光，电路中甲、乙两表应当是　 (　 )

A．甲是电压表，乙是电压表　　　　 B．甲是电流表，乙是电流表

C．甲是电流表，乙是电压表　　　　 D．甲是电压表，乙是电流表

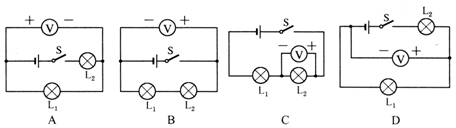

11．在图中所示的电路中，能用电压奉正确测出灯L₁两端电压的是　　　　　　　　　　　 (　 )

　　　　　　　　　　　　　　　　　　 第11题图
