26．测定标有“3.8 V”灯泡的额定功率．

　(1)画出实验电路图，并根据电路图将下列所需实物连接起来．(10分)

　(2)电压表所选量程是_______，调节滑动变阻器，应使电压表指针指在_______的位置上．(2分)

　(3)若此时电流表的示数如图所示，其读数为_______，则灯泡的额定功率约是________．(2分)

25．在下图中，A、B、C为三条引出线，由三个阻值相等的电阻组成，现用装有电池和电流表的检测器连接AB时，电流表示数I，当检测器与BC连接时，电流表的示数为I/2；当检测器与AC连接时，电流表的示数为I/3，试画出方框里的电路图．

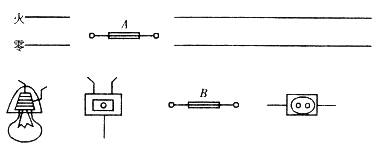

24．下图是安装一盏电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上画出接线．

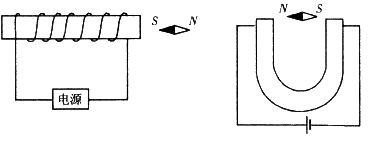

23．根据下图中小磁针静止时的位置，标出电源的正、负极或通电螺线管的绕法．

22．在如图所示的电路中，电源电压恒定，R₁为一定值电阻，R₂为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R₁的电功率变化范围是0.8 W-7.2 W，则P从a端滑至b端的过程中，电流表的示数(　)

　A．从1.8 A变化至0.2 A　　　　　 　　　　　　　　　　　　　　　　　 B．从0.4 A变化至1.2 A

　C．从1.2 A变化至0.4 A 　　　　　　　　　　　　　　　　　　　　　　 D．从0.2 A变化至1.8 A

21．闭合电路的一部分导体在磁场中运动的方向如下图所示，图中小圆圈表示导体的横截面，箭头表示导体运动的方向，下列各图中不能产生感应电流的是(　)

20．一个通电螺线管两端磁极的极性决定于

　A．螺线管的匝数　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 B．通过螺线管的电流方向　

C．螺线管内有无铁芯　　　　　　　　　　　　　　　　　　　　　　　　　　 D．通过螺线管的电流

19．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在(　)

　A．AC段　　　　　　　　　　　　　　　　　　　　 B．CD段　　　　　　　　　　　　　 　C．电灯R短路　　　　　　　　　　　　 D．BD段

18．原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，熔丝熔断，发生这一现象的原因是(　)

　A．台灯的功率太大　　　　　　　　　　　　　　　　　　　　　　　　　　　 　B．台灯的插头处有短路

　C．台灯的灯座处有短路　　　　　　　　　　　　　　　　　　　　　　　　　　　 D．插座处原来就有短路

17．现有一只“PZ220-60”灯泡L₁和一只“PZ220-25”灯泡L₂，下列有关说法中正确的是(　)

　A．灯泡L₁的电阻小于灯泡L₂的电阻　　　　　　　　　　　　　　　　　　　　 　B．它们并联在照明电路中时L₂亮

　C．它们串联在照明电路中时L₁亮　　　　　　　　　　　　 　D．它们正常发光时，在相同时间内消耗的电能相同
