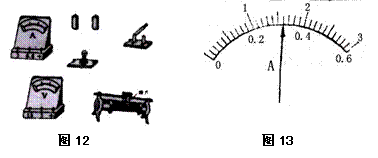

26．在做“测量小灯泡的额定功率”实验时，⑴已知小灯泡的额定电压为3.8V,额定功率小于

2W，实物图如图12所示，请你在实物图上用笔画线代导线替他连接好实物图(要求正确选择电压表和电流表的量程)。

⑵某同学在连接滑动变阻器时，由于接线错误使得滑动变阻器滑片P移动时不能改变小灯泡的

亮暗程度，现就下面两种情况，

请你判断该同学是如何连接的？

第一种情况：小灯泡较亮时。

第二种情况：小灯泡较暗时。

⑶在正确连接电路并移动变阻器使小灯泡正常发光时，电流表示数如图13所示，能否知道小灯泡的额定功率是多少。

25.暑假，几位同学到野外游玩，到了一个岩洞洞口时，带的手电筒出了故障，里面黑呼呼的，还有“呜---呜-----”的声音传出，好奇的小勇想进出看看，但又有点怕，聪明的小慧将包里的小镜子举在手上说“我可以让洞里面变亮!”

⑴请在图11中画出小慧是如何使洞里面变亮的.

⑵岩洞里的“呜---呜-----”的声音是什么原因产生的？

⑶小胜在修手电筒，拆开灯头，只是将灯泡拧紧了一点，手电筒就亮了.由此请你判断手电筒出

了什么故障？

24. 在图11中画出小球沿斜面下滑时小球受到的重力G和小球对斜面的压力F的力的示意图。　

23. 图10(a)中画出了光线通过透镜前后的方向，在方框中画出适当类型的透镜；请在图10(b)

中作出a、b光线经过透镜后的折射光线。

22．下列现象中，用惯性知识解释的是(　 )

A.实心铁球从高处自由落下

B.人走路被障碍物绊倒时会向前倾倒

C.锤头松了，把锤柄的后端在物体上撞几下，锤头就能紧紧套在锤柄上

D.子弹从枪堂射出后，虽然不再受到火药的推力，但是仍然向前运动

21．下列现象利用摩擦的是　　　　　　　　　　　　　　　　　　　　　　　 (　　　 )

A．汽车刹车　　 B.拔河比赛　　 C.往地上打木桩　　 D.往黑板上写粉笔字

20.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图9所示的一个图像相符的是　　　　　　　　　　　 (　　 )

A.电阻一定时，电流随着电压的增大而增大

B. 电阻一定时，电压随着电流的增大而增大

C.电压一定时，电流随着电阻的增大而减小

D.电压一定时，电阻随着电流的增大而减小

19.我们所使用的电冰箱、电扇、洗衣机等家用电器，其主要部件都是用电动机来工作的，那么电动机是根据下列哪种现象制成的　　 　　　　　　　　　　　　　　　　　　　　　(　　 )

A．磁场对放入其中的磁体产生力的作用　　 B.电流周围存在磁场

C．通电导体在磁场中受到力的作用　　　　 D.电磁感应

18．航天员在完全失重的太空轨道舱中进行体能锻炼，下述活动中可采用的是　　 (　　 )

A．举哑铃　　 B.在跑步机上跑步　　 C.用弹簧拉力器健身　　 D.引体向上

17.关于声现象，下列说法正确的是　　　　　　　　　　 　　　　　　　　　　　(　　 )

A．声音在不同介质中的传播速度相同　　　　 B.人说话是靠舌头振动发声的

C．只要物体在振动，我们人耳就能听到声音　 D.一切发声物体都在振动
