17. (14分)如图所示，cd 、fe是与水平面成θ角的光滑平行金属导轨，导轨间的宽度为D，电阻不计。质量为m、电阻为r的金属棒ab平行于cf且与cf相距为L，棒ab与导轨接触良好，在导轨间存在垂直导轨平面向下的匀强磁场，

磁感应强度随时间的变化关系为B=Kt(K为定值且大于零)。在cf之间连接一额定电压为U、额定功率为P的灯泡。当棒ab保持静止不动时，灯泡恰好正常发光。

(1)求棒ab静止不动时，K值的大小。

(2)为了保持棒ab静止，现给其施加了一个平行导轨的力。求这个力的表达式，并分析这个力的方向。

16. (13分)如图所示，在范围很大的水平向右的匀强电场中，一个带电量为-q的油滴，从A点以速度υ竖直向上射入电场.已知油滴质量为m，重力加速度为g，若要油滴运动到轨迹的最高点时，它的速度大小恰好为υ.则：(1)所加电场的电场强度E应为多大?

　(2)油滴从A点到最高点的过程中电势能改变了多少?

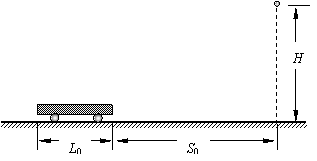

15.(12分)如图所示,质量为m的小车，静止在光滑的水平地面上，车长为L₀，现给小车施加一个水平向右的恒力F，使小车向右做匀加速运动，与此同时在小车的正前方S₀处的正上方H高处，有一个可视为质点的小球从静止开始做自由落体运动(重力加速度为g)，问恒力F满足什么条件小球可以落到小车上？

14.(1)( 8分)某学习小组为测量一铜芯电线的电阻率，他们截取了一段电线，用米尺测出其长度为L，用螺旋测微器测得其直径为D，用多用电表测其电阻值约为2Ω ，为提高测量的精度，该小组的人员从下列器材中挑选了一些元件，设计了一个电路，重新测量这段导线(图中用R_x表示)的电阻．

A.电源E(电动势为3.0V ，内阻不计)

B.电压表V₁(量程为0 -3.0V ，内阻约为2kΩ)

C.电压表V₂(量程为0 -15.0V ，内阻约为6kΩ)

D.电流表A₁(量程为0-0.6A ，内阻约为1Ω)

E.电流表A₂(量程为0-3.0A ，内阻约为0.1Ω)

F.滑动变阻器R₁ (最大阻值10Ω，额定电流2.0A)G.滑动变阻器R₂(最大阻值1kΩ，额定电流1.0A)

H.定值电阻R₀(阻值为3Ω) I.开关S一个,导线若干

①右图是该实验小组用千分尺对铜线直径的某次测量，其读数是　　　　　 。

②为提高实验精度，请你为该实验小组设计电路图，并画在右侧的方框中。

③实验时电压表选_______，电流表选_______，滑动变阻器选________(只填代号).

④某次测量时,电压表示数为U,电流表示数为I，则该铜芯线材料的电阻率的表达式为：ρ=_____。

(2)(4分)理想变压器是指在变压器变压的过程中，线圈和铁心不损耗能量、磁场被束缚在铁心内不外漏的变压器。现有一个理想变压器有一个原线圈(匝数为n₁)和两副线圈(匝数分别为n₂、n₃)。甲、乙、丙同学想探究这个理想变压器的原、副线圈两端的电压与线圈匝数的关系。

①甲同学的猜想是U₁:U₂:U₃=n₁:n₂:n₃；乙同学的猜想是U₁:U₂:U₃=n₃:n₂:n₁；丙同学的猜想是U₁n₁=U₂n₂+U₃n₃.你认为猜想合理的同学是 ___ ，你做出上述判断所依据的物理规律是　　　　　　 。

②为了验证理论推导的正确性，可以通过实验来探究。为保证实验安全、有效地进行，应选用　　　　　　　 电源。

13.(12分) 在“探究加速度与力、质量的关系”的实验时：

(1)我们已经知道，物体的加速度(a)同时跟合外力(F)和质量(m)两个因素有关。要研究这三个物理量之间的定量关系的基本思路是　　　　　　　　　　　　　　　　 ；

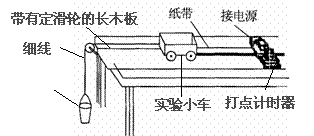

(2)小薇同学的实验方案如图所示，她想用砂和砂桶的重力表示小车受到的合外力，为了减少这种做法而带来的实验误差，你认为在实验中还应该采取的两项措施是:

a. ______________________________；b．　　 ____________________________　　 。

(3)小薇同学利用实验中打出的纸带求加速度时，处理方案有两种：a.利用公式计算；b.根据利用逐差法计算。两种方案中，你认为选择方案_________比较合理，而另一种方案不合理的理由是_________________________________________。

　　 (4)下表是小薇同学在探究“保持m不变，a与F的关系”时记录的一组实验数据，请你根据表格中的数据在下面的坐标系中做出a-F图像；

　　　　　　　　　　　　　　　　　　　　　　 小车质量：M=0.500kg，g=9.8m/s²

(5)针对小薇同学的实验设计、实验操作、数据采集与处理，就其中的某一环节，提出一条你有别于小薇同学的设计或处理方法：　　　　　　　 。

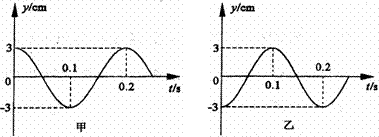

12．一列简谐横波沿χ轴传播，甲、乙两图分别为传播方向上相距3m的两质点的振动图象，则波的传播速度大小可能为

A．30m／s 　　B．15m／s　　

C．10m／s　　 D．36m／s

第Ⅱ卷(非选择题　 共 110分)

11.关于电磁场和电磁波以下说法正确的是

A.电场和磁场统称为电磁场　　　　　　　 B.变化的电场一定产生变化的磁场

C.电磁波是横波，可以在真空中传播

D.伦琴射线、紫外线、红外线、γ射线的波长是按从大到小的顺序排列的

10．如图所示，用一根与绝热活塞相连的细线将绝热气缸悬挂在某一高度静止不动，气缸开口向上，内封闭一定质量的气体，缸内活塞可以无摩擦移动且不漏气，现将细线剪断，让气缸自由下落，则下列说法正确的是

A．气体压强减小，气体对外界做功

B．气体压强增大，外界对气体做功

C．气体体积减小，气体内能减小　 D．气体体积增大，气体内能减小

9．从下列提供的各组物理量中可以算出氢气密度的是

A．氢气的摩尔质量和阿伏伽德罗常数　 B．氢气分子的体积和氢气分子的质量

C．氢气的摩尔质量和氢气的摩尔体积　 D．氢气分子的质量和氢气的摩尔体积及阿伏伽德罗常数

8.如图所示的电路中，电源的电动势为E，内阻为r。开始时，开关S闭合。则下列说法正确的是

A.当滑动变阻器的滑片向下移动时，电流表示数变大，电压表示数变大

B.当滑动变阻器的滑片向下移动时，电流表示数变小，电压表示数变小　

C.当开关S断开时，电流表示数变大，电压表示数变大

D.当开关S断开时，电流表示数变小，电压表示数变小

9-12题为选做题，分为两组.考生只能从两组中任意选择一组两题作答.
