12．A、B是一条电场线上的两点，若在A点释放一初速为零的电子，电子仅受电场力作用，并沿电场线从A运动到B，其电势能随位移变化的规律如图所示，设A、B两点的电场强度分别为和，电势分别为和，则(　　 )

A.B. 　C. D.

11．如图所示，一个“∠”型导轨垂直于磁场固定在磁感应强度为B的匀强磁场中，ab是与导轨相同的导体棒，导体棒与导轨接触良好。在外力作用下，导体棒以恒定速度v向右运动，以导体棒在图中所示位置的时刻作为计时起点，则回路中感应电动势E、感应电流I、导体棒所受外力的功率P和回路中产生的焦耳热Q随时间变化的图像中正确的是(　　 )

10．如图所示，粗糙水平桌面上有一质量为m的铜质矩形线圈。当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，若线圈始终不动，则关于线圈中感应电流的方向及线圈受到的摩擦力的方向判断正确的是(　　 )

A．感应电流方向先abcda后adcba，摩擦力方向向右

B．感应电流方向先abcda后adcba，摩擦力方向向左

C．感应电流方向始终adcba，摩擦力方向向右

D．感应电流方向始终abcda，摩擦力方向向左

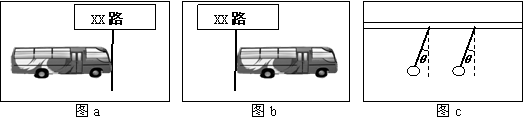

9．如图a、b所示，是一辆质量为6×10³kg的公共汽车在t=0和t=3s末两个时刻的两张照片。当t=0时，汽车刚启动，在这段时间内汽车的运动可看成匀加速直线运动。图c是车内横杆上悬挂的拉手环经放大后的图像，θ=37⁰，根据题中提供的信息，可以估算出的物理量有：(　　 )

A．汽车的长度　　　　　　 　　　　　　　　　　　 B．3s末汽车的速度

C．3s内合外力对汽车所做的功 　　　　　　　 D．3s末汽车牵引力的功率

8．质量为m的物体以某一初速度冲上倾角为30°的斜面，减速上滑的加速度大小为0.6g(g为重力加速度)，则物体在沿斜面向上滑行距离s的过程中(　　 )

A．物体的动能减少了0.6mgs　　　　　　 　　 B．物体的重力势能增加了0.5mgs

C．物体的机械能减少了0.4mgs　　　　　 　 　　D．物体克服摩擦力做功0.1mgs

7．某同学在学习了法拉第电磁感应定律之后，自己制作了一个手动手电筒，如图是手电筒的简单结构示意图，左右两端是两块完全相同的条形磁铁，中间是一根绝缘直杆，由绝缘细铜丝绕制的多匝环形线圈只可在直杆上自由滑动，线圈两端接一灯泡，晃动手电筒时线圈也来回滑动，灯泡就会发光，其中O点是两磁极连线的中点，a、b两点关于O点对称，则下列说法中正确的是(　　 )

A．线圈经过O点时穿过的磁通量最小

B．线圈经过O点时受到的磁场力最大

C．线圈沿不同方向经过b点时所受的磁场力方向相反

D．线圈沿同一方向经过a、b两点时其中的电流方向相同

6．为了安全，汽车在行驶途中，车与车之间必须保持一定的距离，这是因为从驾驶员看见某一情况到采取制动动作的反应时间里，汽车仍然要通过一段距离，这个距离称为反应距离，而从采取制动动作到汽车停止运动通过的距离称为制动距离。表中是在不同速度下的反应距离和制动距离的部分数据，根据分析计算，表中未给出的数据X、Y应是(　　 )

A．X=40，Y=24　　　 B．X=45，Y=24　　　 C．X=50，Y=22　　　 D．X=60，Y=22

5．图示为高速摄影机拍摄到的子弹穿透苹果瞬间的照片。该照片经放大后分辨出，在曝光时间内，子弹影象前后错开的距离约为子弹长度的1%~2%。已知子弹飞行速度约为500m/s，由此可估算出这幅照片的曝光时间最接近(　　 )

A．10^-3s　　　 B．10^-6s　　　 C．10^-9s　　　 D．10^-12s　　　

4．如图所示，在粗糙水平面上固定一点电荷Q，在M点无初速释放一带有恒定电量的小物块，小物块在Q的电场中运动到N点静止，则从M点运动到N点的过程中(　　 )

A　 小物块所受电场力逐渐减小

B　 小物块具有的电势能逐渐减小

C　 M点的电势一定高于N点的电势

D　 小物块电势能变化量的大小一定等于克服摩擦力做的功

3．如图所示，甲、乙两位同学做“拔河”游戏。两人分别用伸平的手掌托起长凳的一端，保持凳子水平，然后各自向两侧拖拉。若凳子下表面各处的粗糙程度相同，两位同学手掌粗糙程度也相同，在乙端的凳面上放有四块砖，下列说法中正确的是(　　 )

A．由于甲端比较轻，甲容易将凳子拉向自己

B．谁用的力气大就可以将凳子拉向自己

C．由于乙端比较重，凳子和手之间产生较大的摩擦，乙可以将凳子拉向自己

D．拔河过程中乙的手和凳子之间不会有相对滑动，甲的手可以和凳子间有相对滑动，也可以没有相对滑动
