5．(共25分)(1)④ ③ ⑥；(各2分)①C；②A；③D；④B；⑤E；⑥F；(3分，有错就不给分)500Ω；偏小；(各2分)高☆考♂资♀源?网　　 ☆

3．(17分)

　 (1)下面列出了一些操作要求，其中正确的有：(ACD)高☆考♂资♀源?网　　 ☆

　 (2)①测量中要求电流表的读数不小于其量程的1/3，试在虚线框中画出测量电阻R_x的一种实验电路原理图(原理图中的元件要用题中相应的英文字母标注)。

②根据你所画的电路原理图在题给的实物图上画出连线.

③若电流表A₁的读数用I₁表示，电流表A₂的读数用I₂表示，则由测得量和表示已知量的字母计算R_x的表达式为：高☆考♂资♀源?网　　 ☆

　 4．(2)(a)

　 (b)

　 (c)

2．(18分)

　　　 (1)2.935(2.934、2.936也可以)；14.50　　　 　　　　　　　　　　　　　　 …………(每空3分)

　　　　 (2)①为了保证小球每次做平抛运动的初速度相同；高☆考♂资♀源?网　　 ☆

②；

③1.00　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 …………(每空4分)

1．(1)　　 A　　 　

　 (2)200.Ω　 2.98cm　

　　　　 如右图所示

5．(共25分)把电流表改装为电压表的实验中，分3个主要步骤，实验中给出的器材有：

　　　　 ①电流表(量程0-100μA)高☆考♂资♀源?网　　 ☆

　　　　 ②标准电压表(量程0-5V)

　　　　 ③电阻箱(0-9999Ω)

　　　　 ④电阻箱(0-99999Ω)

　　　　 ⑤电源(电动势2V，有内阻)

　　　　 ⑥电源(电动势6V，有内阻)

　　　　 ⑦滑动变阻器(0-20Ω，额定电流1.5A)

　　　　 ⑧电键两只，导线若干

　 　 (1)首先要用半偏法测定电流表的内阻：

　　　　 如果采用如图所示的电路测定电流表A的内电阻并且要

　　　　 想得到较高的精确度，那么从以上给出的器材中， 可变电阻

　　　　 R₁应选用　　　 ，可变电阻R₂应选用 　　　　，电源E应

　　　　 选用　　　　 。(填写序号)

　　　　 该实验操作的步骤有：

　　　　 A．合上S₁

　　　　 B．合上S₂

　　　　 C．观察R₁的阻值是否最大，如果不是，将R₁的阻值调至最大

　　　　 D．调节R₁的阻值，使电流表指针偏转到满刻度

　　　　 E．调节R₂的阻值，使电流表指针偏转到满刻度的一半

　　　　 F．记下R₂的阻值高☆考♂资♀源?网　　 ☆

　　　　 把以上步骤的字母代号按实验的合理顺序填写在下面横线上的空白处：

　　　　 ①　　　 ；②　　　 ；③　　　 ；④　　　 ；⑤　　　 ；⑥　　　 。

　　　　　　　　　 如果在步骤F中所得的R₂的阻值如下图中所指示，则被测电流表的内阻R_g的测量

值为　　　　 ；如果上面做实验时各种测量操作都是很准确的，则R_g的测量值与真实

值相比　　　　　 (填“偏大、偏小或一样大”)

　　 为了消除或减小上述误差，你对本实验可以提出哪些改进建议？并画出改进后的电路原理图再加以说明。

　 (2)电表改装：

　　　　 如果要将上面内阻测出的电流表A改装为量程为0-5V的电压表，则改装的方法是

给电流表　　　　　 联一个阻值为　　　　　 的电阻。

　　 现用上面改装好的电压表去测量某一电路两端的电压值，读数为10V，则这两端电压的实际值　　　　　

　　　　 A．比10V大　　　　　　　　 B．比10V小　　　　　　　　 C．与10V相等　　　　　 D．无法确定

　 (3)校准：

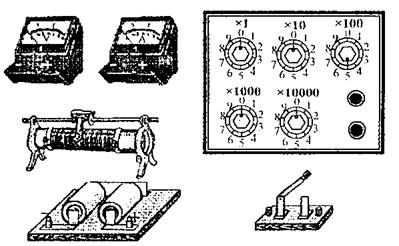

　　　　 　　 改装后的电压表还必须使其两端的电压从0-5V间逐点进行校验，把下面图中的实物连接成符合要求的校验电路，其中电池只代表符号，不一定与应该的电动势值符合，电阻箱也认为是已经调到符合要求的阻值。高☆考♂资♀源?网　　 ☆

　 参考答案

4．(18分)

　 (1)如图所示，螺旋测微器的读数为　　　　　　 m；游标卡尺的读数为　　　　 cm。

　 　 (2)用以下器材测量待测电阻R_x的阻值

(900~1000Ω)：

　　 电源E，具有一定内阻，电动势约为9.0V；

　　 电压表V₁，量程为1.5V，内阻r₁=750Ω；

　　 电压表V₂，量程为5V，内阻r₂=2500Ω；

　　 滑线变阻器R，最大阻值约为100Ω；

　　 单刀单掷开关K，导线若干。高☆考♂资♀源?网　　 ☆

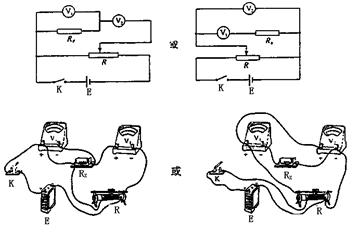

　 (a)测量中要求电压表的读数不小于其量程的，

　　 试画出测量电阻R_x的一种实验电路原理图(原理图的元件要用题图中相应的英文母标

注)

　 (b)根据你所画的电路原理图在题给的实物图上画出连线。

　 (c)若电压表V₁读数用U₁表示，电压表V₂的读数用U₂表示，则由已知量和测得量，表示R_x的公式为R_x=　　　　　　　　 。

3．(17分)高☆考♂资♀源?网　　 ☆

　 (1)在做“研究平抛物体的运动”的实验中，让小球多次沿同一轨道运动，通过描点法画小球做平抛运动的轨迹.为了能较准确地描绘运动轨迹，下面列出了一些操作要求，其中正确的有：

　　　　　　　　　 A．通过调节使槽的末端保持水平

　　　　　　　　　 B．每次释放小球的位置可以不同

　　　　 C．每次应该由静止释放小球高☆考♂资♀源?网　　 ☆

　　　　　　　　　 D．小球运动时不应与木板上的白纸(或方格纸)相接触

　　　　　　　　　 E．将球的位置记录在纸上后，取下纸，利用直尺将点连成折线

　 (2)用以下器材测一待测电阻R_x的阻值(约为60Ω)；

　　　　 电源E，电动势约为4V，内阻很小；

　　　　 电流表A₁，量程为0-60mA，内阻r₁=20Ω；

　　　　 电流表A₂，量程为0-150mA，内阻r₂=2Ω；

　　　　 滑动变阻器R，最大阻值为20Ω；

　　　　 单刀单掷开关K以及导线若干.

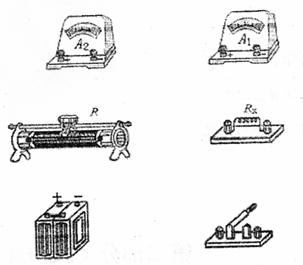

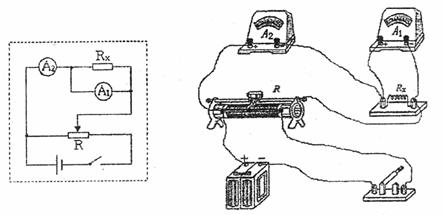

　　 ①测量中要求电流表的读数不小于其量程的1/3，试在虚线框中画出测量电阻R_x的一种实验电路原理图(原理图中的元件要用题中相应的英文字母标住).

②根据你所画的电路原理图在题给的实物图上画出连线.

③若电流表A₁的读数用I₁表示，电流表A₂的读数用I₂表示，则由测得量和表示已知量的字母计算R_x的表达式为：R_x=　　　　　　 　　　　.高☆考♂资♀源?网　　 ☆

2．(18分)高☆考♂资♀源?网　　 ☆

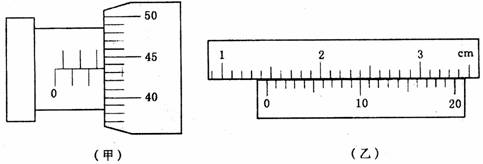

　　　 (1)某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如图(甲)所示，则金属丝的直径d = __________mn。另一位学生用游标尺上标有20等分刻度的游标卡尺测量一工件的长度，测得的结果如图(乙)所示，则该工件的长度L = _________mm。

(2)在做“研究抛物体的运动”的实验中，为

了确定小球在不同时刻在空中所通过的位置，实验时用了如图所示的装置。先将斜槽轨道的末端调整水平，在一块平整的木板表面钉上白纸和复写纸。将该木板竖直立于水平地面上，使小球从斜槽上紧靠挡板处由静止释放，小球撞到木板并在白纸上留下痕迹A；将木板向远离槽口平移距离x，再使小　 球从斜槽上紧靠挡板处由静止释放，小球撞在木板上得到痕迹B；又将木板再向远离槽口平移距离x ，小球再从斜槽上紧靠挡板处由静止释放，再得到痕迹C。

　　　　 若测得木板每次移动距离x = 10.00cm，A、B间距离y₁ = 5.02cm ，B、C间距离 y₂ = 14.82cm。请回答以下问题(g = 9.80m/s2)：

①为什么每次都要使小球从斜槽上紧靠挡板处由静止释放？

答：___________________________________________________________。

②根据以上直接测量的物理量来求得小球初速度的公式为v₀ = ________________。(用题中所给字母表示)

③小球初速度的值为v₀ =____________________________________m/s。

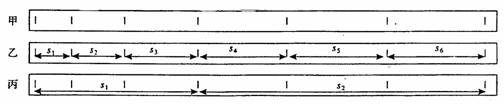

1．(1)利用打点计时器研究匀变速直线运动的加速度，实验中得到一条如图(甲)的纸带(两点间时间间隔为T)

　　　　 A同学按图(乙)进行测量，并由公式a = [(s₄+s₅+s₆)－(s₁+s₂+s₃)]/ 9T²求出纸带的加速度；

　　　　 B同学按图(丙)进行测量，并由公式a = (s₂－s₁)/9T²求出纸带的加速度；两者相比更有利于送减小误差的是　　　　 同学。

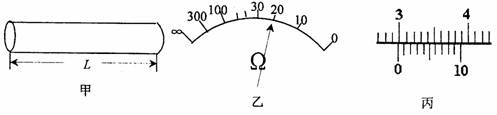

　 (2)如图甲所示为一段长为L的粗细均匀的新型导电材料棒，为了测量该材料的电阻率，首先用多用电表的欧姆档(倍率为×10)粗测其电阻，如图乙所示，其读数为　　　　 ；

　　 然后用游标卡尺测量其直径，如图丙所示，其读数为　　　　 cm。

　 　　 为了用伏安法较精确地测量其电阻，现有以下器材：

　　 A．电流表：量程表为0.6A，内阻约为0.5Ω

　　 B．电压表：量程表为3V，内阻约为3kΩ

　　 C．滑动变阻器：最大阻值为20Ω，额定电流1A

　　 D．低压直流电源：电压6V

　　 F．电键K，导线若干

　　 请用以上实验器材在方框中画出实验电路图。

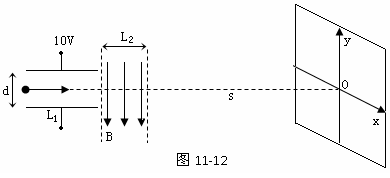

16．如图11-12所示，由电容器和磁场组成一射线管，电容器极板长＝5cm，两板间距d＝5cm，两端加电压U＝10V，电容器右侧有一宽度为＝5cm弱磁场区域，其磁感应强度B＝T，方向竖直向下，在磁场边界的右边s＝10m处，放置一个标有坐标的屏，现有初速度m/s的负离子束从电容器中心水平向右入射(荷质比g ＝＝5×C/kg)．若不加电压和磁场时，离子束恰打在坐标的原点上，那么加上电压和磁场后离子束应打在坐标纸上的哪个位置?(结果精确到0.1cm)

[解析]通过电场时，粒子受电场力：

产生加速度：，方向竖直向上．

穿出电场的时间：．

竖直方向分速度：，又由于L₁＝5cmS＝10m，故粒子在电容器内沿y轴方向发生的位移可忽略不计，但速度方向发生了偏转，所以在屏上竖直方向的分位移主要是在场外发生．

在磁场中，粒子受洛伦兹力：，其中竖直分速度与磁场平行，不会使粒子受洛伦兹力作用．使粒子在水平面内作匀速圆周运动且半径>>，所以粒子在磁场中圆周运动的圆心角θ很小，向x轴正方向偏转的位移很小可以忽略，如图所示．同样由于水平方向速度发生偏转，在场外沿x轴正方向的分位移就是屏上的x坐标．

在场外沿轴线方向匀速直线运动的时间；

纵坐标；

在磁场中偏转的速度偏转角等于圆心角，由于θ很小，所以．

横坐标．

[答案]2.5cm ，5.0cm
