13．(8分)某同学用如图所示的装置来测定一玩具电动机在稳定状态下的输出功率。

　 实验器材：玩具电动机，带有两个固定铁夹的铁架台，电磁打点计时器，低压交流电源，垂锤，细线，米尺，纸带，复写纸片，天平等。

实验步骤：

①如图所示，将玩具电动机和电磁打点计时器

固定在铁架台上，并与电源接好。把一根细线

固定在电动机的转轮上，细线下端连接在重锤

上端，将纸带的一端穿过打点计时器的限位孔

后，固定在垂锤上。

②接通打点计时器的电源，启动玩具电动机带

动重锤上升。

③经过一段时间，关闭打点计时器和电动机，取下纸带，进行测量。

④用天平测出垂锤的质量。

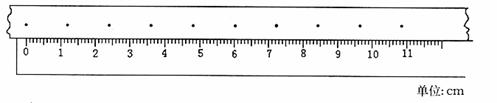

已知交流电源周期T=0.02s，当地的重力加速度g=9.80m/s²，某次实验测得垂锤的质量为500.0g，得到纸带的一段如图所示，试回答下列问题：

　 (1)由纸带上打下的点，可以判断重锤做　　　　　　 运动。

　 (2)由已知量和测得量求得玩具电动机的输出功率P=　　　　　　 W。

12．(6分)某学习小组在用落体法验证机械能守恒定律的实验时，发现物体动能的增加量总小于物体重力势能的减少量。

　 (1)若实验操作、数据处理均正确无误，则产生这种误差的原因主要是　　　　　　　 。

　 (2)为了减小这种误差，应当选择　　　　　　　 的重锤。　

A．质量较大，体积较小　　　　　　　　　　　　 B．质量较大，体积较大

C．质量较小，体积较小　　　　　　　　　　　　 D．质量较小，体积较大

　 (3)(2007年广东)某位同学做“验证机械能守恒定律”的实验，下列操作步骤中错误的是

　　　　 A．把打点计时器固定在铁架台上，用导线连接到低压交流电源

　　　　 B．交连有重锤的纸带穿过限位孔，将纸带和重锤提升到一定高度

　　　　 C．先释放纸带，再接通电源

　　　　 D．更换纸带，重复实验，概括记录处理数据

11．(4分)在探究加速度与力、质量关系的实验中，以下操作正确的是　　　　　　　 。

A．平衡摩擦力时，应将重物用细线通过定滑轮系在小车上

B．平衡摩擦力时，应将纸带连接在小车上并穿过打点计时器

C．每次改变小车的质量时，不需要重新平衡摩擦力

D．实验时，应先放开小车，后接通电源

10．如图所示，用两根细线把A、B两小球悬挂在天

花板上的同一点O，并用第三根细线连接A、B

两小球，然后用某个力F作用在小球A上，使三

根细线均处于直线状态，且OB细线恰好沿竖直

方向，两小球均处于静止状态．则该力可能为图中的 　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．F₁． 　　　　　　　　　　 B．F₂． 　　　　　　　　　　　　 C．F₃．　　　　　　　　　　　　　 D．F₄．

第Ⅱ卷(共60分)

9．如图所示，图乙中用力F取代图中的m，且F=mg，其

　 余器材完全相同，不计摩擦，图甲中小车的加速度为a₁，

　 图乙中小车的加　 速为a₂。则　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．a₁=a₂

　　　　 B．a₁>a_­2

　　　　 C．a₁<a₂　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 　　　　 D．无法判断

8．2006年11月中国珠海航空展览上，俄罗斯“勇士”特级飞行表演队的一枚曳光弹在空中划过一道漂亮的弧线后，变为竖直向下的匀加速直线运动，加速度大小为，则在下落很小的一段高度h的过程中，曳光弹　　　　　　　　　　　　 (　　 )

　　　　 A．受到阻力大小为　　　　　　　　　　　　　　　 B．受到阻力大小为mg

　 　　　　 C．重力热能减少了h　　　　　　　　　　　　　　 D．重力势能减少了mgh

7．某型号汽车的质量为m，发动机的额定功率为P，在水平路面上行驶时受到的阻力是车重

　 的k倍，汽车以额定功率的加速运动，则汽车　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．加速度恒定不变　　　　　　　　　　　　　　　　　　　　　　 B．加速度不断增大

　　　　 C．最大速度为　　　　　　　　　　　　　　　　　　　　 D．最大速度为

6．如图所示，弹簧的一端固定在竖直墙上，质量为m的光滑弧形槽静止在光滑水平面上，

　 底部与水平面平滑连接，一个质量也为m的小球从槽高h处开始自由下滑　　　　　 (　　 )

　　　　 A．在以后的运动过程中，小球和槽的动量始终守恒

　　　　 B．在下滑过程中小球和槽之间的相互作用力始终不做功

　　　　 C．被弹簧反弹后，小球和槽都做速率不变的直线运动

　　　　 D．被弹簧反弹后，小球和槽的机械能守恒，小球能回到

　　　 槽高h处

5．一个质量为m的小球从高处由静止释放，不计空气阻力，当小球下落高度h时，重力的

　 瞬时功率为　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．　　　　　　 B．　　　　　　　　 C．　　　　　　　　 D．

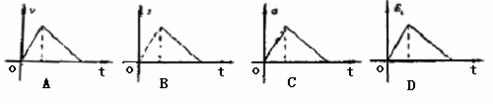

4．如图所示，光滑轨道MO和ON底端对接且，

　 M、N两点高度相同。小球自M点由静止自由滚下，忽略

　 小球经过O点时的机械能损失，以v、s、a、E_k分别表示

　 小球的速度、位移、加速度和动能四个物理量的大小。下

　 列四象中能正确反映小球自M点到N点运动过程的是　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )
