18．如图，轻绳OA一端系在天花板上，与竖直线夹角θ，轻绳OB水平，一端系在墙上，O点处挂一重为G的物体．求挂上重物后对AO、BO绳的拉力各为多大？(要求画出把G分解的图)

17、人从发现情况到采取相应行动经过的时间叫反应时间。如图，同学甲两个手指捏住木尺一端，同学乙在木尺另一端零刻度处做握尺准备，且手的任何部位都与尺不接触。当乙看到甲放手时，他立即握住木尺，发现所握处刻度值为20cm，试求同学乙的反应时间。(g=10m/s²)

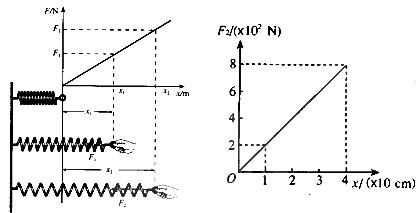

16．如图所示，左边是探究某根弹簧的伸长量x与所受拉力F之间关系的实验图，根据实验数据得到右边图线：

①写出图线代表的函数___________(x用m做单位)；

②弹簧的劲度系数是___________N/m；

③当弹簧受F₂＝800N的拉力作用时，弹簧伸长为x₂＝___________cm。

15．在用打点计时器“研究匀变速直线运动”的实验中，如图所示的是一次记录小车运动情况的纸带，图中A、B、C、D、E为相邻的计数点，相邻计数点间还有四个点未画出.

(1)根据_______________________________可以判定小车做匀加速运动.

(2)根据有关公式可求得 =1.38m／s，=___________m／s，=3.90m／s. (3)利用求得的数值作出小车的v-t图线(以打A点时开始记时)，并根据图线求出小车运动的加速度＝_______m/s².

(4)将图线延长与纵轴相交，交点的纵坐标是0.12m／s，此交点的物理意义是:_____________________________.

14、图中物体静止在粗糙斜面上，画出其受到的力的示意图。(都画到物体重心上，要求方向明确，标示清楚)

13、如图，已知合力F及其中一个分力F₁，在图上画出另一个分力F₂．

　　　　　　　 (13)　　　　　　　　　　　　　　　　　 (14)

12．如图所示，质量分别为m、M的两个物体，系在一根过定滑轮的轻绳两端，M放在水平地板上，m悬在空中，整个装置处于静止状态。若将M沿水平地面向右移动少许，整个装置仍保持静止状态，则正确的有　 (　　　 )

①绳中张力变大　　　　　 ②M对地面的压力变大

③M所受的静摩擦力变大　 ④滑轮轴所受的压力变大

A．②③　　　　　　 B．②③④　　　　　　　 C．①③　　　　　　 D．②④

11．质量为的长木板A放置在水平地面上，与水平地面之间的动摩擦因数为，质量为的木块B放在长木板A上，与长木板之间的动摩擦因数为。现加大小为的水平拉力拉木块B使其沿着A向右运动，而木板保持静止，这时木板受到地面的摩擦力大小为(　　 )

A.　　　　　　　　 B.

C.　　　　　　 D.

10.如图所示，用一根细绳和一根杆组成三角支架，绳的一端绕在手指上，杆的一端顶在掌心，当它们的另一端挂上重物时，绳与杆对手指和手掌均有作用，对这两个作用的方向判断完全正确的是图中的(　　　 )

9．两个分力分别为以下各组值，其合力不可能为8N的是　 　　 　　　　　 (　　 )

A、1N和10N　 　　　 　B、10N和10N　 　 　C、10N和5N　 　 　D、20N和20N
