1．图16－1所示为两根互相平行的通电导线a﹑b的横截面图，a﹑b的电流方向已在图中标出．那么导线a中电流产生的磁场的磁感线环绕方向及导线b所受的磁场力的方向应分别是 (　　　 )

A．磁感线顺时针方向，磁场力向左

B．磁感线顺时针方向，磁场力向右

C．磁感线逆时针方向，磁场力向左

　　　　 D．磁感线逆时针方向，磁场力向右

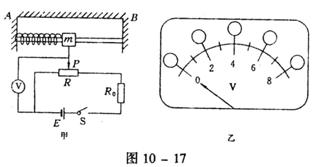

17．(18分)“加速度计”作为测定运动物体加速度的仪器，已被广泛应用，图10-17甲所示为应变式加速度计的原理图：支架AB固定在待测系统上，滑块穿在AB之间的水平光滑杆上，并用轻弹簧连接在A端，其下端有一活动臂可在滑动变阻器上自由滑动．随着系统沿水平方向做变速运动，滑块相对于支架将发生位移，并通过电路转换成电信号从电压表输出．已知电压表量程为8V，滑块质量m=0.1kg，弹簧劲度系数k=20N／m，电源电动势E=10V，内阻不计，滑动变阻器总电阻值R=40Ω，有效总长度l=8cm．当待测系统静上时，滑动触头P位于变阻器R的中点，取A→B方向为速度正方向．

(1)确定该加速度计测量加速度的范围．

(2)为保证电压表能正常使用，图甲电路中电阻R₀至少应为多大?

(3)根据R₀的最小值，写出待测系统沿A→B做变速运动时，电压表输出电压U_V与加速度a的关系式．

(4)根据R₀的最小值，将电压表盘上的电压刻度改成适当的加速度刻度，将对应的加速度值填入图乙中电压表盘的小圆内．

16．(16分)大气中存在可自由运动的带电粒子，其密度随距地面高度的增加而增大，可以把离地面50km以下的大气看作是具有一定程度漏电的均匀绝缘体(即电阻率较大的物质)；离地面50km以上的大气则看作是带电粒子密度非常大的良导体。地球本身带负电，其周围空间存在电场，离地面L=50km处与地面之间的电势差约为U=3.0×10⁵V。由于电场的作用，地球处于放电状态，但大气中频繁发生雷暴又对地球充电，从而保证了地球周围电场恒定不变。统计表明，雷暴每秒带给地球的平均电荷量为q=1800C。试估算离地面50km以下的大气电阻率ρ和地球漏电功率P。(已知地球半径r=6400km，结果保留一位有效数字)

提示：把地球和离地面50km以上的大气看成电源的两极，地面到离地面50km的大气看成是电阻率较大的均匀的绝缘体。

15．(16分)用一个标有“12V24w”的灯泡做实验，测得灯丝电阻随灯泡两端电压变化关系图线如图所示，求

(1)在正常发光下，灯泡的电功率为多大？

(2)设灯丝电阻与绝对温度成正比，室温为T=300K，求正常发光条件下灯丝的温度。(知识介绍：绝对温度和我们经常说的摄氏温度一样，都是表示物体冷热程度的物理量，绝对温度用T表示，摄氏温度用t表示，它们的关系是T=t+273)

(3)将一定值电阻与灯泡串联后接到20v电压上，要使灯泡能正常发光，串联的电阻为多大？

(4)当合上开关后，需要0.5s灯泡才能达到正常亮度，为什么这时电流比开始时小？计算电流的最大值。

14．(15分)一台电风扇，内阻为20Ω，接上22O伏的电压后，正常运转时它消耗的电功率是66W，求(1)通过电动机的电流是多少？(2)转化为机械能和内能的功率各是多少？电机的效率多大？(3)如接上电源后，扇叶被卡住不能转动，这时通过电动机的电流为多大？电动机消耗的电功率和发热功率又各是多少？

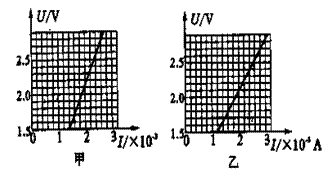

13．(14分)甲、乙两个同学使用完全相同的器材用伏安法测量同一未知电阻R_x的阻值，给定器材为：待测电阻R_x；电流表mA(量程5mA，内阻约为10Ω)；电压表V(量程3V，内阻约为3000Ω)；最大阻值为1700Ω的滑动变阻器；电源E(电动势约3V)；开关S、导线若干，甲、乙两个同学的测量数据处理结果分别如图甲、乙所示。

(1)由图甲得R_x=　　　　　 ；由图　

乙得R_x=　　　　 。(6分)

(2)在图丙、丁的虚线框中分别画出

甲、乙两位同学所用的测量电路，并由测量结果判定　　 同学测量结果较为准确。(8分)

12．(14分)把电流表改装成电压表的实验中，所用电流表G的满偏电流I_g为200μA，内阻估计在400－600W之间。

(1)按图甲测定电流表G的内阻R_g，需要选用合适的器材，现有供选用的器材如下：

(A)滑动变阻器(阻值范围0－200W)

(B)滑动变阻器(阻值范围0－1750W)

(C)电阻箱(阻值范围0－999W)

(D)电阻箱(阻值范围0－99999W)

(E)电源(电动势6V，内阻0.3W)

(F)电源(电动势12V，内阻0.6W)

按实验要求，R最好选用________，R’最好选用______，E最好选用_______。(填入选用器材的字母代号)(6分)

(2)假定由上述步骤已测出电流表内阻R_g=500W，现在通过串联一个24.5kW的电阻把它改装成为一个电压表，此电压表的量程为__________。(4分)

(3)用伏安法测量电阻时，电流表的读数为0.20A，而改装后的电压表的表头读数如图乙所示，那么R_x的阻值等于__________。(4分)

11、仪器的读数(每空1分，共17分)

(1)按照有效数字规则读出下列电表的测量值.

　　 接0~3V量程时读数为________V.　　　　 接0~3A量程时读数为_______A.

接0~15V量程时读数为_______V.　　　　 接0~0.6A量程时读数为______A.

(2)用螺旋测微器测量长度时,可以精确到______m,读数应该读到______mm.读出下列情况下的测量结果.

_________cm。　 　　____________m。　　　　　

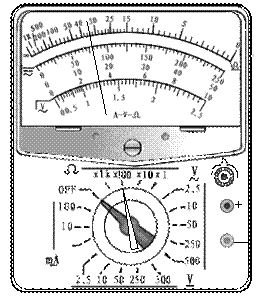

(3)多用电表表头的示意图如右。

　　 当指针位置如图中白三角箭头所示,则测量的是______,测量结果为___________.

　 当指针位置如图中白三角箭头所示,正确操作后发现指针的偏转角很小,那么接下来的操作步骤应该依次为:①_________________,②_________________,③__________________.

测量结束后应将选择开关拨到_________或者____________.

　 无论用多用电表进行何种(直流)测量，电流都应该从______表笔经______插孔流入电表。

10．一辆电瓶车，质量为500kg，由内阻不计的蓄电池组向 直流电动机提供24V的电压，当电瓶车在水平地面上以0.8m/s的速度匀速行驶时，通过电动机的电流为5A，设车所受的阻力是车重的0.02倍(g=10m/s²)，则此电动机的内阻是

　　　 A．4.8Ω　　 　　　　　 B．3.2Ω　　　 　　 C．1.6Ω　　 　　　　 D．0.4Ω

9．如图所示电路中，当变阻器R₃的滑动头P向b端移动时，

　　　 A．电压表示数变大，电流表示数变小

　　　 B．电压表示数变小，电流表示数变大

C．电压表示数变大，电流表示数变大

　　　 D．电压表示数变小，电流表示数变小
