15．(15分)某山湾水库发电站，通过升压变压器，输电导线和降压变压器把电能输送到大寨，供寨里的居民照明等生活用电，升、降压变压器都可以视为理想变压器．

(1)画出上述输电全过程的线路图．

(2)山湾水库发电站向大寨输出功率是，输出电压是，升压变压器原、副线圈的匝数比为，求升压变压器的输出电压和输电线中的电流．

(3)如山湾水库发电站和大寨间的输电导线的总电阻为，求降压变压器原线圈两端电压．

(4)寨里的居民生活用电电压为，计算降压变压器原、副线圈的匝数比及输出功率．

南京市江宁中学2005-2006学第二学期高二年级期中考试

14.(8分)．图中ABC为一等腰直角棱镜的主截面，今一细束红单色光DE平行于AB面自AC面射入，经AB面反射后从BC面射出，出射光线为FG．光线DE和FG由插针法确定．

(1)试用几何作图法在图中准确画出光在棱镜内光路走向(含辅助线)

(2)在图中标出DE经AC面折射后的折射角r．用r表示玻璃的折射率为n=　　

(3)若用一细束紫光沿DE照射，则出射光线(　 )

A．仍从原出射点射出，出射光线与FG重合

B．仍从原出射点射出，出射光线与FG不重合

C．从原出射点偏上的某一点射出，出射光线与FG平行

D．从原出射点偏下的某一点射出，出射光线与FG平行

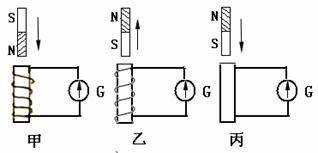

13.(6分).下图为某位同学在做楞茨定律实验时的示意图,三个图示中灵敏电流计的结构和接法完全相同. 当条形磁铁向下插入线圈时, 甲图中灵敏电流计的指针向左偏;当条形磁铁向上拨出线圈时, 乙图中灵敏电流计的指针向___偏;当条形磁铁向下插入线圈时, 丙图中灵敏电流计的指针向右偏,请你把线圈绕向表示在丙图上.

11、(4分)在测定玻璃的折射率的实验中，对一块两面平行的玻璃砖，用“插针法”找出与入射光线对应的出射光线．现有甲、乙、丙、丁四位同学分别做出如所示的四组插针结果．

(1)从图上看，肯定把针插错了的同学是　　　　　 ．

(2)从图上看，测量结果准确度最高的同学是　　　　　　

12(2分)如图所示，一束太阳光(含红外线、可见光、紫外线)通过三棱镜后，在光屏上ab段形成彩色光谱，现将温度计分别放置在屏正面的不同区域观察，看到温度计示数升高最快的区域是　　　 　。

A．ca区　　　 B．ab区

C．bd区　　　 D．不能确定

10.如图(3)所示，粗细不同的两根铜导线各做成一个单匝正方形框，线框大小一样，其平面均与磁力线垂直，让它们同时从同一高度静止释放，下列说法正确的是:

A.　　 同时落地，且落地时动能相等　　　

B.　　 同时落地，且落地时速度相等

C.　　 粗者先落地，且落地时动能较大　　

D.　　 细者先落地，且落地时速率较大

9．振荡电路中，某时刻的磁场方向如图所示，则下列说法正

确的是

A．若电容器正在放电，则自感电动势正在阻碍电流增大

B．若电容器正在放电，则电容器上极板带负电

C．若电容器上极板带正电，则电感线圈中的电流正在增大

D．若磁场正在减弱，则电容器上极板带负电

8、若发现无线电发射机发射的电磁波的波长比标准值稍大，为了调准发射波长，则下面的办法中，可行的是将LC振荡电路 :

A．电容器的电容C适当调小　　　 B．电容器的电容C适当调大　

C．电感线圈的电感L适当调小　　 D．电感线圈的电感L适当调大

7、如图，在a、b间接上交流电源，保持电压值不变，使其频率增大，发现各灯的亮度变化情况是：灯1变暗；灯2变亮；灯3不变，则黑箱A、B、C中所接元件可能是

　　 A、A为电阻，B为电容器，C为电感线圈

　　 B、A为电阻，B为电感线圈，C为电容器

　　 C、A为电容器，B为电感线圈，C为电阻

　　 D、A为电感线圈，B为电容器，C为电阻

6、如图所示，一理想变压器的原线圈匝数n_l=l000匝，副线圈匝数n₂=200匝，交变电流源的电动势值E=311sin(100πt)V，电阻R=88Ω，电压表和电流表对电路的影响可忽略不计，则:

A． A_l的示数约为0.10 A　

B．V₁的示数约为311 V

B． A₂的示数约为0.75 A

D．V₂的示数约为44 V

5、一单匝闭合线框在匀强磁场中绕垂直于磁场方向的转轴匀速转动．在转动过程中，线框中的最大磁通量为φ_m，最大感应电动势为E_m，下列说法中正确的是:

A．当磁通量为零时，感应电动势也为零　　 B．当磁通量减小时，感应电动势在增大　

C．当磁通量等于0.5φ_m时，感应电动势等于0.5E_m　 D．角速度ω等于E_m/φ_m
