3、用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”档，测量时指针指在100与200刻度的正中间，可以确定(　 )

　　　 A、R=150Ω　　　　　　　　　　　 B、R=1500Ω

　　　 C、1000Ω<R<1500Ω　　　　 D、1500Ω<R<2000Ω

2、设电子在运动过程中只受电场力作用，则在下列哪个电场中，若只要给电子一个适当的初速度它就能自始至终沿一条电场线运动；而若另给电子一个适当的初速度它就能始终沿某个等势面运动(　 )

　　　 A、匀强电场　　　　　　　　　　　 B、正点电荷产生的电场

　　　 C、负点电荷产生的电场　　 D、以上都不可能

只有一个选项是正确的。

1、如图，APB曲线是电场中的一条电场线，ab与曲线相切于P，cd与ab正交于P，一个电子通过P点时其速度与Pc同向，则其加速度(　 )

　　　 A、与Pa同向　　　　　　　

B、与Pb同向

　　　 C、与Pc同向　　　　　　　

D、与Pd同向

22．(10分)如图11所示，整个装置处于一水平向右的匀强电场中，带电正小球的质量为，把带正电小球拉至水平方向，然后无初速度释放，已知小球摆到最低点的另一侧，线与竖直方向的最大夹角为30⁰求：

(1) 带电小球所受电场力的大小?

(2) 带电小球通过最低点时，细线对小球的拉力多大?

(3) 带电小球的最大速度是多少？

漳浦一中2005-2006学年上学期期中考高二物理试卷(理科)

21.(9分)如图10所示，电子射线管的阴极K发射电子，阳极P和阴极K间加上电压后电子被加速.A、B是偏转电场的两个极板，使飞进的电子偏离.若已知P、K间所加电压为U₁ ，偏转电场板长为L，板间距离为d，所加电压为U₂ ， 电子质量m_e ，电子电量e.设从阴极出来的电子速度为0.试问：

(1)电子通过阳极P板的速度υ₀ ?

(2)电子刚射出偏转电场时的侧向位移y₁ ?

(3)电子通过偏转电场到达距离偏转电场R的荧光屏

上O′点，此点偏离入射方向所对准的O点的距

离y₂是多少?

20．(8分)在如图9所示的电路中，若 R₁=4Ω，R₃=6Ω，电池内阻

r=0.6Ω，则电源产生的总功率为40W，而输出功率则 37．6W。

求：电源电动势和电阻R₂。

19．(6分) 比热容为2.0×10²J/kg·°C的子弹，以300m/s的速度射入固定的木板，又以100m/s的速度从木板穿出。若此过程中产生的热量的50%使子弹的温度升高，则子弹升高的温度是多少度？

18．(6分)一台电阻为2Ω的电动机，接在110V电路中工作时，通过电动机的电流为10A，则这台电动机消耗的电功率、发热功率、转化成机械功率各为多少？

17．请在下面虚线框中画出测量干电池电动势和内电阻的实验电路图，若实验时根据测得的实验数据在方格纸上画出U-I图线如图9所示。则利用图线可求出电池的电动势和内电阻分别为： 　　　　　、　 　　　　　　。

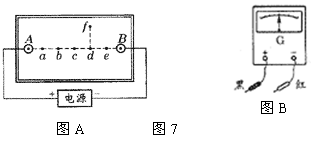

15．“电场中等势线的描绘”的实验装置如图7 所示．

　(1)在平整的木板上，由下而上依次铺放____________纸、____________纸、____________纸各一张，且导电纸有导电物质的一面要朝____________(选填“上”或“下”)；

(2)若用上图B中的灵敏电流表的两个接线柱引出的两个表笔(探针)分别接触上图A中d、f两点(d、f连线和A、B连线垂直)时，指针向右偏(若电流从红表笔流进时，指针向右偏)，则电流表的红表笔接触在____________点；要使指针仍指在刻度盘中央(即不发生偏转)，应将接f的表笔向____________

(选填“左”或“右”)移动． 16.在测《金属电阻率》实验中，必须用螺旋测微器测金属丝直径时，螺旋测微器的示数如图8所示，可知该金属丝的直径为______mm，
