3、下列关于电场线说法中,正确的是　　　　　　　　 (　　 )

A、电场线是闭合曲线

B、电场线只能用来描述电场的方向,不能用来描述电场的强弱

C、电场线不可能相交　　　 D、有电场则有电场线的客观存在

2、下列关于电场及电场强度的说法中,正确的是　　　 (　　 )

A、电场实际上并不存在,是人们想象中的一种东西

B、电荷之间的相互作用,是通过电场来发生的

C、电场强度是描述电场的力的性质的物理量,它与试探电荷所受电场力有关

D、电场强度的方向就是电荷在电场中所受电场力的方向

1、关于点电荷、元电荷、试探电荷，下列说法正确的是　　　　 (　　 )

　　 A、点电荷是一种理想化的物理模型

　　 B、点电荷所带电荷量一定是元电荷电荷量的整数倍

　　 C、点电荷所带电荷量一定很小　　 D、点电荷、元电荷、试探电荷是同一种物理模型

18、13分。在磁感应强度为B=0.4 T的匀强磁场中放一个半径r0=50 cm的圆形导轨，上面搁有互相垂直的两根导体棒，一起以角速度ω=103 rad/s逆时针匀速转动。圆导轨边缘和两棒中央通过电刷与外电路连接，若每根导体棒的有效电阻为R0=0.8 Ω，外接电阻R=3.9 Ω，如图所示，求：

(1)每半根导体棒产生的感应电动势.

(2)当电键S接通和断开时两电表示数分别为多少？(假定两电表均为理想电表).

17、13分。图为一种加速度仪的示意图。质量为m的振子两端连有劲度均为k的轻弹簧，电源的电动势为E，不计内阻，滑动变阻器的总阻值为R，有效长度为L，系统静止时滑动触头位于滑动变阻器正中，这时电压表指针恰好在刻度盘正中。求：

⑴系统的加速度a(以向右为正)和电压表读数U的函数关系式。

⑵将电压表刻度改为加速度刻度后，其刻度是均匀的还是不均匀的？为什么？

⑶若电压表指针指在满刻度的3/4位置，此时系统的加速度大小和方向如何？

16、12分。如图所示为包含某逻辑电路的一个简单电路图，L为小灯泡．光照射电阻R′时，其阻值将变得远小于R．光照不够时，其阻值远大于R．

(1)该逻辑电路是“与门”、“或门”还是“非门”电路？

(2)当电阻R′受到光照时，小灯泡L是否发光？

(3)小新同学想把它改装成楼房中楼梯过道灯，让它在光照较好时(白天)灯不亮，光照不好时(晚上)灯亮，请你帮他画出电路图。

(4)小芳同学在小新的基础上想利用声控开关进一步改进楼梯过道灯，让它在光照较好时(白天)灯不亮，光照不好(晚上)而且有声响时(比如脚步声)灯才亮一会，请你帮他画出电路图。(假设声控开关在有声音时输出端为5V且维持一定时间，否则为0V 。声控开关符号可用方框和一个输出端来表示)

15、12分。A、B两物块叠放在一起，在光滑水平面上做简谐振动(之间无相对滑动)如图示，质量mA=1kg，mB=2kg相互间的最大静摩擦力f=4N。轻质水平弹簧的倔强系数K=100N/m，试求：

　 (1)如振幅为0.1m，在振动过程中静摩擦力的最大值是多大？

　 (2)为了使AB不发生相对滑动，振动的振幅最大不超过多少？

14、10分。有一个1000匝的线圈，在内穿过它的磁通量从增加到，求线圈中的感应电动势。若线圈的电阻是，把它与一个电阻为的电热器串联组成闭合电路时，通过电热器的电流是多大？内通过整个点路的电量又是多少？

13、10分.如图所示，质量分布均匀的正方体木块漂浮在水面上，将其稍向下压后放手，试证明：不计水的阻力木块将做简谐运动(参量自设)。

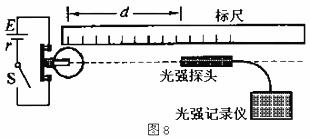

12．为验证小灯泡(点光源)光能的球面散射规律并测定其发光效率，有同学设计并进行了如图8所示的实验：将一个“6V 8.0W”的小灯泡接入电路，使之正常发光，在灯泡灯丝的同一水平面、正对光线方向放一个光强探头，以测定与光源间距为d时相应的光强值I，共测得以下9组数据(下表)；并用一数字图像处理器将表内数据分别在I-d，I-1／d和I-1／d²坐标平面内标得如下数据点，如图9所示．

(1)据下列三个数据点图，可看出I与哪个量存在线性关系，因此可将I与d之间的数学关系式表达为 　　　　　　　　　　　　　　　，其中的常数k为　 　　　　　　　　　。

(2)在与光源等距的各点，认为光源向各方向发出的光强大小几乎相等．点光源光能向周围空间360°球面均匀散射的物理模型，写出光源的发光功率Po，光强值I及相应的与光源距离d之间的关系式 　　　　　　　　　　　　　　　　　　　　　　。
