9．，一带电粒子(重力不计)在匀强磁场中的运动轨迹如图所示，中央是一薄绝缘板，粒子在穿过绝缘板时有动能损失，但电量不变，由图可知：

A．粒子的运动方向是edcba

B．粒子的运动方向是abcde

C．粒子带正电

D．粒子在下半周所用的时间比上半周所用的时间长

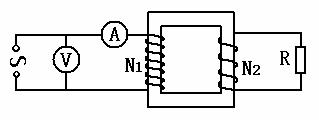

8．如图所示，理想变压器的原线圈接有正弦交流电，原线圈上的电压表示数为100V，电流表示数为0.4A，副线圈所接的电阻是40Ω，则下列说法正确的是：

A．副线圈中电流的最大值是1A

B．原副线圈的匝数比为5：2

C．副线圈中电流的有效值是1A

D．电阻R两端电压的最大值是40V

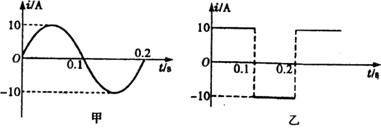

7．两个电流随时间的变化关系如图甲、乙所示，把它们通入相同的电阻中，则在两电阻中消耗的电功率之比P_a：P_b等于：

A．1：

B．1：2

C．2：1

D．1：1

6．如图所示，在水平放置的光滑导轨上，沿导轨固定一个条形磁铁。现有铜、软铁和有机玻璃制成的滑块甲、乙、丙，使它们从导轨上离磁铁一定距离的某点以某一初速向磁铁滑去。各物块在碰上磁铁前的运动情况将是：

A．都做匀速运动

B．甲、乙做加速运动

C．甲做减速运动、乙做加速运动

D．甲、乙做减速运动

5．如图所示， A、B是完全相同的两个小灯泡，L为自感系数很大，电阻可以忽略的带铁芯的线圈。下列说法正确的是：

A．开关K闭合的瞬间，A，B同时发光，随后A灯变暗，B灯变亮。

B．开关K闭合的瞬间，B灯亮，A灯不亮。

C．断开开关K的瞬间，A，B灯同时熄灭。

D．断开开关K的瞬间，B灯立即熄灭，A灯突然闪亮一下再熄灭。

4．如图所示，D是置于电磁铁两极极间的一段通电直导线，电流方向垂直纸面向里。在电键K接通后，导线D所受磁场力的方向是：

A．竖直向上

B．竖直向下

C．水平向左

D．水平向右

3．远距离输送一定功率的交变电流，若输送电压增加为原来的n倍，输电线电阻不变，则下列说法中正确的是：

A．输电线上的电压损失为原来的n倍

B．输电线上的电功率损失为原来的1/n倍

C．输电线上的电功率损失为原来的n²倍

D．输电线上的电压损失为原来的1/n倍

2．一束带电粒子沿水平方向飞过小磁针上方，如图所示．若带电粒子飞过小磁针上方的瞬间，小磁针N极向纸面内偏转，这带电粒子可能是：

A．向右飞行的正离子束

B．向左飞行的正离子束

C．向右飞行的负离子束

D．向左飞行的负离子束

1． 关于磁感应强度的下列说法中，正确的是：

A．放在磁场中的通电导线，电流越大，受到的磁场力也越大，表示该处的磁感应强度越大

B．某处磁感线切线的方向不一定是该处磁感应强度的方向

C．垂直磁场放置的通电导线的受力方向就是磁感应强度的方向

D．磁感应强度的大小、方向与放入磁场中的通电导线的电流大小、导线长度、导线取向等均无关

16．(14分)大量实验表明，通过由某一金属氧化物制成的棒中的电流I遵循I=kU³的规律(其中U表示棒两端的电势差，式中k=0.02A/V³).现将该棒与一个遵从欧姆定律的电阻器串连在一起后，接在一个内阻可以忽略、电动势E=6.0V的电源上.

(1)当串连的电阻器阻值R₁是多少时，电路中的电流为0.16A？

(2)当串连的电阻器阻值R₂是多少时，棒消耗的电功率是电阻R₂消耗功率的2倍？
