5、 如图所示，木块A在光滑水平面上做简谐运动，O为其平衡位置，C、D为振动中最大位移处，则下述说法中正确的是　　　　　　　　　　 (　　 )

A．木块A在振动中通过OD之间的任一位置P点时，其加速度与位移都是相同的

B．振动中通过OD之间的任一位置P点时，其动量与动能都是相同的

C．当木块在C点时，有一个物体B由静止放在A上并与A粘在一起，则振动到右侧可以到D点

D．当木块在O点时，有一个物体B由静止放在A上并与A粘在一起，则振动到右侧可以到D点

4． 图中a、b是两个点电荷，它们的电量分别为Q₁、Q₂，MN是ab连线的中垂线，P是中垂线上的一点。下列哪种情况能使P点场强方向指向MN的左侧：(　　 )

A．Q₁、Q₂都是正电荷，且Q₁ < Q₂

B．Q₁是正电荷，Q₂是负电荷，且Q₁ > | Q₂ |

C．Q₁是负电荷，Q₂是正电荷，

D．Q₁、Q₂都是负电荷，且| Q₁ | > | Q₂ |

3、 摆球质量相同的甲、乙两个单摆，它们在同地摆动时的振动图象如图所示。设摆长分别为l_甲、l_乙，振动能量分别为E_甲、E_乙，则(　 )

A．l_甲>l_乙，E_甲=E_乙

　　　 B．l_甲>l_乙，E_甲>E_乙

　　　 C．l_甲>l_乙，E_甲<E_乙

　　　 D．l_甲<l_乙，E_甲=E_乙

2．下列说法中，正确的是(　 )

　 A．有经验的战士可以从炮弹飞行时的尖叫声判断飞行的炮弹是接近还是远离他，他的经验应用了多普勒效应

　 B．医院做“B超”检查，就是利用超声波的反射来探查人的内脏、组织有无异常

　 C．两列水波发生干涉时，如果两列波的波峰在P点相遇，则P点的位移始终最大

　 D．插在池塘中的细竹杆对水波的传播没有影响，这是波的衍射现象

1. 使用带电的金属球靠近不带电的验电器，验电器的箔片开。下列各图表示验电器上感应电荷的分布情况，正确的是

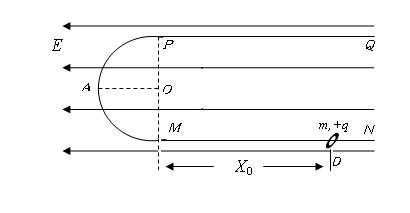

17.(14)如图所示，在竖直平面内有范围足够大、水平向左的匀强电场。一绝缘U形弯杆由两段直杆和一半径为R的半圆环MAP组成，固定在纸面所在的竖直平面内。PQ、MN水平且足够长，NMAP段是光滑的。现有一质量为m、带电量为+q的小环套在MN杆上，它所受电场力为重力的3/4.现在M右侧D点由静止释放小环，小环刚好能到达P点。

(1)求D、M间的距离X₀

(2)求上述过程中小环第一次通过与O等高的A点时弯杆对小环作用力的大小

(3)若小环与PQ间动摩擦因数为μ(设最大静摩擦力与动摩擦力大小相等)，现将小环移至M点右侧4R处由静止开始释放，求小环在整个运动过程中克服摩擦力所做的功。

　　　　　　　　　　　　　　　　　　　　　　　　　　 命题：杨光和　 审题：吴高文

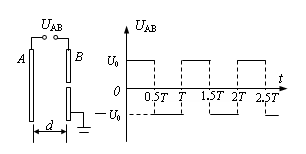

16.(14)下图中A和B表示在真空中相距为d的两平行金属板，加上电压后它们之间的电场可视为匀强电场；右边表示一周期性的交变电压的波形，横坐标代表时间t，纵坐标代表电压U_AB，从t=0开始，电压为给定值U₀，经过半个周期，突然变为-U₀……。如此周期地交替变化。在t=0时刻将上述交变电压U_AB加在A、B两极上，现有一质量为m,带电量为-q的粒子。若不计带电粒子的重力，求：

(1)在t=0时刻，在B的小孔处无初速地释放该粒子，释放瞬间的加速度为多少。

(2)在t=0时刻，在B的小孔处无初速地释放该粒子，要想使该粒子在t=T时刻到达A板的速度为零，则所加交变电压的周期为多大。

(3)电压变化周期满足什么条件时，在t=到t=　 时间内在B的小孔处无初速度释放上述粒子，粒子不能到达A板。(设粒子到达A板后就被吸收掉)

15.如图所示的电路中，两平行金属板A、B水平放置，两板间的距离，电源电动势，内电阻，电阻，闭合开关S，待电路稳定后，一带电量C, 质量的小球恰好静止于两板之间。取，求：

(1)两板间的电压为多少

(2)此时，滑动变阻器接入电路的阻值为多少

14．(12)如图所示的电路中，R₁=1Ω，R₂=6Ω，电源内阻r=1Ω，若开关闭合后通过电源的电流为3A，铭牌上标有“6V　 12W”的电动机刚好正常工作，求：

(1)流过R₂上的电流为多少？

(2)电源电动势为多少？

(3)若电动机线圈电阻为，电动机输出功率为多少?

13.重庆一中物理实验室新进了一批低电阻的螺线管，已知螺线管使用的金属丝的电阻率ρ=2.6×10^-8Ω.m。课外活动小组的同学设计了一个实验来测算螺线管使用的金属丝长度。他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器(千分尺)、导线和学生电源等。

(1)他们使用多用电表粗测金属丝的电阻，操作分以下三个步骤：(请填写第②步操作)

①将红、黑表笔分别插入多用电表的“+”、“-”插孔；选择电阻档“×1”；

②________________________________________________________________；

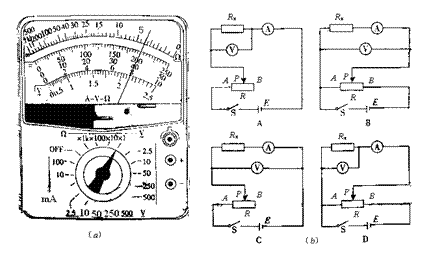

③把红黑表笔分别与螺线管金属丝的两端相接，多用表的示数如下图(a)所示。

(2)根据多用电表示数，为了减少实验误差，并在实验中要求R_x两端电压从零开始变化，应从下图(b)的A、B、C、D四个电路中选择_________电路来测量金属丝电阻；

(3)实验时，闭合开关S之前应将滑　　　 动变阻器滑片P置于_________端(填A或B)

(4)他们使用千分尺测量金属丝的直　 径，示数如下图所示，金属丝的直径为_________mm；

(5)根据多用电表测得的金属丝电阻值，可估算出绕制这个螺线管所用金属丝的长度约为___ m(结果保留两位有效数字)

(6)根据实验电路图将下图中的实物连接起来(有一条导线已经连好了)
