10．平面上的光滑平行导轨MN、PQ上放着光滑导体棒ab、cd，两棒用细线系住，匀强磁场的方向如图甲所示．而磁感应强度B随时间t的变化图线如图乙所示，不计ab、cd间电流的相互作用，则细线中的张力

A．　 由0到t₀时间内逐渐增大　　　　 B．　 由0到t₀时间内逐渐减小

C．　 由0到t₀时间内不变　 　　　　　D．　 由t₀到t时间内逐渐增大

第Ⅱ卷(非选择题共60分)

本卷共三道大题，包括9小题．请将每小题的正确答案写在答题卡的相应位置上．

9．如图所示电路中，自感系数较大的线圈L的直流电阻不计，下列操作中能使电容器C的A板带正电的是

A.　 S闭合的瞬间　　　　　　　　　　 B.　 S断开的瞬间

C.　 S闭合电路稳定后　　　　　　　　 D.　 S闭合，向左移动变阻器触头

9题图　　　　　　　　　　　　　　　 10题图

8．在电能的输送过程中，若输送的电功率一定、输电线电阻一定时，对于在输电线上损失的电功率有如下四种判断，其中正确的是

A．损失的电功率与输送电线上电压降的平方成反比

B．损失的电功率与输送电压的平方成正比

C．损失的电功率与输送电线上电压降的平方成正比

C．损失的电功率与输送电压的平方成反比

7．如图所示是一火警报警器的部分电路示意图。其中R₃为用半导体热敏材料(温度越高，电阻率越小)制成的传感器。值班室的显示器为电路中的电流表，a、b之间接报警器。当传感器R₃所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是

A．I变大，U变大　　　　　　　 　　B．I变大，U变小　

C．I变小，U变小　　　　　　　　 C．I变小，U变大

6．如图所示， 螺线管匝数n＝1500匝，横截面积S＝20cm²，导线的电阻r＝1.5Ω，R₁＝3.5Ω，R₂＝1Ω。穿过螺线管的磁感应强度B按下图所示规律变化。则螺线管线圈中产生的感应电动势和A点的电势分别为多大　　

　A． 6×V、1×V　　　 　　　　　B.　 6×V、－1×V　

C.　 6V、　 1V　　　　　　　　　　　　　 D.　 6V、－1V

B．6×V、－1×V

5题图　　　　　　　　　 6题图　　　　　　　　　　　　　　　　　 7题图

5．悬挂在O点的一根不可伸长的绝缘细线下端有一个带电量不变的小球A.在两次实验中，均缓慢移动另一带同种电荷的小球B.当B到达悬点O的正下方并与A在同一水平线上，A处于受力平衡时，悬线偏离竖直方向的角度为θ，若两次实验中B的电量分别为q₁和q₂, 分别为30°和45°.则q₂/q₁为

A．.2　　　　　　 B. 　3　　　　　　　　 C. 2　　　　　　　D. 　3

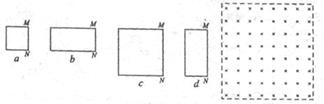

4．用相同导线绕制的边长为L或2L的四个闭合导体线框，以相同的速度匀速进入右侧匀强磁场，如图所示。在每个线框进入磁场的过程中，M、N两点间的电压分别为U_a、U_b、U_c和U_d.下列判断正确的是　

A． U_a<U_b<U_c<U_d B. U_a<U_b<U_d<U_c　　 C. U_a=U_b<U_c=U_d　　　 D. U_b<U_a<U_d<U_c

3．是霓虹灯的供电电路，电路中的变压器可视为理想变压器，已知变压器原线圈与副线圈匝数比，加在原线圈的电压为(V)，霓虹灯正常工作的电阻R=440kΩ，I₁、I₂表示原、副线圈中的电流，下列判断正确的是

A． 副线圈两端电压6220V，副线圈中的电流14.1mA

B． 副线圈两端电压4400V，副线圈中的电流10.0mA

C． I₁<I₂ D． I₁>I₂

3题图　 　　　　　　　　　　　　　　　　　　 4题图

2．直流电池组的电动势为E，内电阻为r，用它给电阻为R的直流电动机供电，当电动机正常工作时，电动机两端的电压为U，通过电动机的电流是I，下列说法中错误的是　　　　　　　　　　　　　

A． 电动机输出的机械功率是UI　　　 B. 电动机电枢上发热功率为I²R

C.　 电源消耗的化学能功率为EI　　　 D. 电源的输出功率为EI-I²r

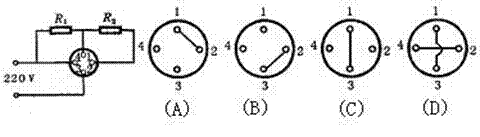

1．有一只家用电熨斗，其电路结构如图所示，改变内部接线方式可以使电熨斗处于断开状态和获得低中高三个不同的温度挡，下图是它的四种不同连线方式，其中能获得低档温度的是
