9．如图所示是一列简谐横波在t=0时刻的波形图，已知这列波沿x轴负方向传播，波速为20m/s。P是离原点为2m的一个介质质点，则在t=0.17s时刻，质点P的

　　 A．速度和加速度都沿+y方向　　　　　　　　　　

　　 B．速度沿+y方向，加速度沿-y方向　　　　

　　 C．速度和加速度都正在增大　　　　　　　　　　

　　 D．速度正在增大，加速度正在减小

8．在水平面上有一固定的U形金属框架，框架上置一金属杆ab，如图所示(纸面即水平面)。在垂直纸面方向有一均匀磁场，欲使ab杆向右移动，则

A．磁场方向应垂直纸面向外并增加　　　　　 B．磁场方向应垂直纸面向外并减少

C．磁场方向应垂直纸面向里并增加　　　　　 D．磁场方向应垂直纸面向里并减少

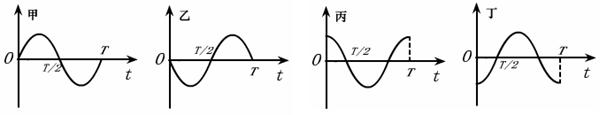

7．如图是关于简谐运动的四个图像，下列说法正确的是

　　 A．若甲表示位移，则丙表示速度　 　　　　　 B．若甲表示位移，则乙表示加速度

　　 C．若丁表示位移，则乙表示速度　 　　　　　 D．若乙表示速度，则丙表示位移

6．一束单色光斜射到厚平板玻璃的一个表面上，经两次折射后从玻璃板另一个表面射出，出射光线相对于入射光线侧移了一段距离。在下列情况下，出射光线侧移距离最小的是

A．红光以30°的入射角入射　　　　　　　　　　　 B．红光以45°的入射角入射

C．紫光以30°的入射角入射　　　　　　　　　　　 D．紫光以45°的入射角入射

5．图甲是利用沙摆演示简谐运动图象的装置.当盛沙的漏斗下面的薄木板被水平匀速拉出时，做简谐运动的漏斗漏出的沙在板上形成的曲线显示出沙摆的振动位移随时间的变化关系.已知木板被水平拉动的速度为0.20m/s，图乙所示的一段木板的长度为0.80m，则这次实验沙摆的摆长为(取g =π²)

A.0.56m　　　 　　　　　　 B.0.65m　　　 　　　　　

C.1.00m　　　 　　　　　　 D.2.25m

4．一简谐横波在x轴上传播，波源振动周期T=0.1s，在某一时刻的波形如图所示，且此时a点向上运动，则　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 　 A．波速为20m/s，波向x轴正方向传播　

　　 B．波速为10m/s，波向x轴负方向传播

　 　 C．波速为20m/s，波向x轴负方向传播　

　　 D．波速为10m/s，波向x轴正方向传播

3．一理想变压器的原线圈上接有正弦交变电压，其最大值保持不变，副线圈接有可调电阻R。设原线圈的电流为I₁，输入功率为P₁，副线圈的电流为I₂，输出功率为P₂。当R减小时

　　 A．I₁减小，P₁增大　　 　　　　　　　　　　　　　　 B．I₁减小，P₁减小

　　 C．I₂增大，P₂减小　 　　　　　　　　　　　　　　　 D．I₂增大，P₂增大

2．如图为弹簧振子的振动图象，由此可知

　　 A．在t₁时刻，振子的动能最大，所受的弹力最大

　 　 B．在t₂时刻，振子的动能最大，所受的弹力最小

　 　 C．在t₃时刻，振子的动能最大，所受的弹力最大

　 　 D．在t₄时刻，振子的动能最大，所受的弹力最大

1．老师做了一个物理小实验让学生观察：如图所示，一轻质横杆两侧各固定一金属环，横杆可以绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，同学们看到的现象是

　　 A．磁铁插向左环，横杆发生转动

　　 B．磁铁插向右环，横杆发生转动

　　 C．无论磁铁插向左环还是右环，横杆都不发生转动

　　 D．无论磁铁插向左环还是右环，横杆都发生转动

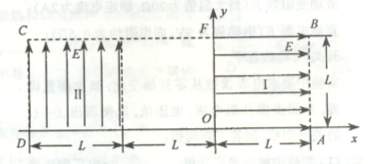

21．(10分)如图所示为研究电子枪中电子在电场中运动的简化模型示意图．在O_xy平面的ABCD区域内，存在两个场强大小均为E的匀强电场I和Ⅱ，方向分别沿x正方向和y正方向，两电场的边界均是边长为L的正方形(不计电子所受重力)．

　　 (1) 若在该区域AB边的中点处由静止释放电子，求电子离开ABCD区域的位置．

　　 (2) 在电场I区域内适当位置由静止释放电子，电子恰能从ABCD区域左下角D处离开电场区域，求所有释放点的位置．

太原市2()08-2009学年高二年级第二次测评
