19.如图所示，同一平面内有两根互相平行的长直导线1和2，通有大小相等、方向相反的电流，a、b两点与两导线共面，a点在两导线的中间与两导线的距离均为r，b点在导线2右侧，与导线2的距离也为r．现测得a点磁感应强度的大小为B，则去掉导线1后，b点的磁感应强度大小为　　　 ，方向　　　 ．

18.如图所示，在平面直角坐标系中有一个垂直纸面向里的圆形匀强磁场，其边界过原点O和y轴上的点a(0，L)．一质量为m、电荷量为e的电子从a点以初速度v₀平行于x轴正方向射入磁场，并从x轴上的b点射出磁场，此时速度方向与x轴正方向的夹角为60°．下列说法中正确的是

A.电子在磁场中运动的时间为　

B.电子在磁场中运动的时间为

C.磁场区域的圆心坐标为()

D.电子在磁场中做圆周运动的圆心坐标为()

17.相同粗细的铜、铝、铁做成三根相同长度的直导线，分别放在电阻可以忽略不计的光滑水平导轨AB、CD上，如图所示，使导线与导轨保持垂直．设竖直方向的匀强磁场垂直于导轨平面，且充满导轨所在空间，然后用外力使导线向右做匀速直线运动，且每次外力消耗的功率均相同，(铜、铝、铁的电阻率依次为1.7×10⁻⁸ Ω·m 2.82×10⁻⁸Ω·m 1.0×10⁻⁷Ω·m)则　

A.铜导线运动速度最大　

B.铁导线运动速度最大

C.三根导线上产生的感应电动势相同

D.在相同的时间内，它们产生的热量相等

16.电阻为R，半径为r的金属环绕通过某直径的轴OO′以角速度做匀速转动，匀强磁场的磁感应强度为B，以金属环的平面与磁场方向重合时开始计时，则在转过90°的过程中，下列说法正确的是

A.环中产生的电流有效值为　　 B.流过环中的电量为

C.环中产生的电动势的平均值为3B　 D.环中产生的热量为

15.由甲地向乙地输电，输送的电功率一定，输电线的材料一定，设输电电压为U，输电线横截面积为S，输电线因发热损失的电功率为P，那么

A.若U一定，则P与S成反比　　　 　　B.若U一定，则P与S平方成反比

C.若S一定，则P与U平方成反比　　　 D.若S一定，则P与U成反比

14.一个按正弦规律变化的交流电的图象如图所示，根据图像可以知道

A.该交流电流的频率是0.02Hz　　　　　

B.该交流电流的有效值是14.1A

C.该交流电流的瞬时值表示式为i=20sin(0.02t)A

D.在t=T/8(T是周期)时刻，该电流的大小与其有效值相等

13.关于电磁场和电磁波，正确的叙述是

A.变化的电场(或磁场)一定会在周围的空间产生磁场(或电场)，但磁场(或电场)不一定也是变化的

B.变化的电场一定会在周围空间激发电磁波

C.电磁波的传播不需要介质，在真空中传播速度等于光速

D.振荡电路里电磁振荡的周期越大，向外发射电磁波的本领就越大

12.用相同导线绕制的边长为L或2L的四个闭合导体线框，以相同的速度匀速进入右侧匀强磁场，如图所示，在每个线框进入磁场的过程中，M、N两点间的电压分别为U_a、U_b、U_c和U_d.下列判断正确的是

A.U_a<U_b<U_c<U_d

B. U_b<U_a<U_d<U_c

C.U_a=U_b<U_c=U_d

D. U_a<U_b<U_d<U_c

11.将硬导线中间一段折成不封闭的正方形，每边长为l，它在磁感应强度为B、方向如图所示的匀强磁场中匀速转动，转速为n，导线在a、b两处通过电刷与外电路连接，外电路有额定功率为P的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻不计，灯泡的电阻应为(　　 )

A.(2πl²nB)²/P　　 　　　　

B.2(πl²nB)²/P

C.(l²nB)²/2P　　　 　　　　　

D.(l²nB)²/P

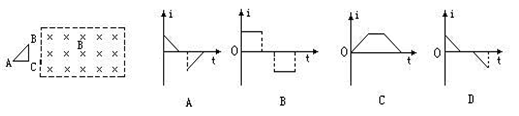

10.如图所示，一闭合直角三角形线框匀速穿过匀强磁场区域，从BC边进入磁场区开始计时，到A点离开磁场区的过程中，以逆时针方向为感应电流的正方向，能正确反映线框内感应电流的情况是图中的
