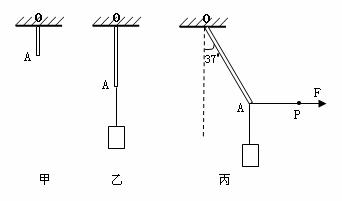

17.将一轻质橡皮筋(劲度系数k=100N/m)上端固定在天花板上，如图甲所示。

(1)在其下端A处用细线悬挂重为10N的木块，静止后如图乙所示，则橡皮筋的伸长量x₁=？

(2)再用一细线拴在图乙中的A处，然后用一水平的力F向右拉动，使橡皮筋与竖直方向成37⁰角，并保持静止，如图丙所示，求：所加外力F的值；橡皮筋的伸长量x₂。(sin37⁰=0.6　 cos37⁰=0.8)

16.如图所示，横梁水平插在墙内，它的端有一光滑定滑轮，绳子的一端固定于点，另一端跨过滑轮，挂一个重为20 N的物体，绳和横梁的夹角为30⁰，求：

(1)横梁受到绳子的作用力的大小；

(2)横梁受到绳子的作用力的方向。(以竖直方向为参考方向)

15.分析下图中A点的受力情况

14.如图所示，质量为m的均匀木杆靠放在光滑的半圆柱上处于静止状态，请在图上作出木杆的受力示意图，并指出各力的施力物体。

13.如图所示，在做“探究力的平行四边形定则”的实验时，用M、N两个测力计通过细线拉橡皮条的结点，使其到达O点，此时α+β=90°，然后保持M的示数不变，而使α角减小，为保持结点位置不变，可采用的办法是

A．减小N的示数同时减小β角　　　　 B．减小N的示数同时增大β角

C．增大N的示数同时增大β角　　　　 D．增大N的示数同时减小β角

12.在“验证平行四边形定则”的实验中，需要将橡皮条的一端固定在水平木板上，另一端系上两根细绳。实验中需要两个弹簧秤分别钩住绳索，并互成角度地拉橡皮条。某同学认为此过程中必须注意以下几项；

A．两细绳必须等长

B．橡皮条一定与两绳夹角的角平分线在同一直线上

C．在使用弹簧秤时要注意弹簧秤与木板平行

其中正确的是 　　　　　　　。(填相应的字母)

11.两个共点力同向时合力大小为a，反向时合力大小为b，当这两个力垂直时，合力大小为_________。

10.大小相等的两个共点力F进行合成，当它们之间的夹角为0^o的时候，其合力大小为　　　　 ，夹角为60^o的时候，其合力大小为　　　　 ，夹角为90^o的时候，合力大小为　　　　 ，夹角为120^o的时候，合力大小为　　　　 ，夹角为180^o的时候，合力大小为　　　　 。

9.在半球形光滑容器内，放置一细杆，如图所示，细杆与容器的接触点分别为A、B两点，则容器上A、B两点对细杆m的作用力的方向分别为

A．均竖直向上

B．均指向球心

C．A点处的弹力指向球心O，B点处的弹力竖直向上

D．A点处的弹力指向球心O，B点处的弹力垂直于细杆向上

第Ⅱ卷(非选择题)

8.将一个已知力F分解为两个力，按下列条件可以得到唯一结果的有

A．已知两个分力的方向(并且不在同一直线上)

B．已知两个分力的大小

C．已知一个分力的大小

D．已知一个分力的大小，另一个分力的方向
