5．如图所示，带箭头的线段表示某一电场中的电场线的分布情况．一带电粒子在电场中运动的轨迹如图中虚线所示．若不考虑其他力，则下列判断中正确的是

A．若粒子是从A运动到B，则粒子带正电；若粒子是从B运动到A，则粒子带负电

B．不论粒子是从A运动到B，还是从B运动到A，粒子必带负电

C．若粒子是从B运动到A，则其加速度减小

D．若粒子是从B运动到A，则其速度减小

4．如图所示，一电子沿等量异种电荷的中垂线由A→O→B匀速飞过，电子重力不计，则电子所受另一个力的大小和方向变化情况是

A．先变大后变小，方向水平向左

B．先变大后变小，方向水平向右

C．先变小后变大，方向水平向左

D．先变小后变大，方向水平向右

3．处在如图所示的四种电场中P点的带电粒子，由静止释放后只受电场力作用，其加速度一定变大的是

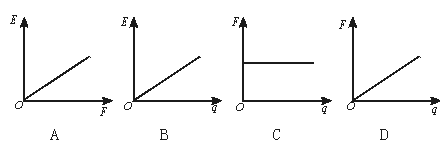

2．一个检验电荷q在电场中某点受到的电场力为F，以及这点的电场强度为E，图中能正确反映q、E、F三者关系的是

1．电场强度E的定义式为E=F/q，根据此式，下列说法中正确的是

①此式只适用于点电荷产生的电场 ②式中q是放入电场中的点电荷的电荷量，F是该点电荷在电场中某点受到的电场力，E是该点的电场强度 ③式中q是产生电场的点电荷的电荷量，F是放在电场中的点电荷受到的电场力，E是电场强度 ④在库仑定律的表达式F=kq₁q₂/r²中，可以把kq₂/r²看作是点电荷q₂产生的电场在点电荷q₁处的场强大小，也可以把kq₁/r²看作是点电荷q₁产生的电场在点电荷q₂处的场强大小

A．只有①②　　　　　 　　　　 　　　　　　　　　　　　　　 B．只有①③

C．只有②④　　　　　　　　　　　　　　　 　　　　　　　　　 D．只有③④

2.2探究电场的力的性质

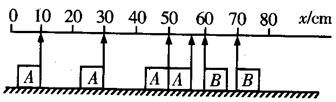

8．A、B两滑块在同一光滑的水平直导轨上相向运动发生碰撞(碰撞时间极短)。用闪光照相，闪光4次摄得的闪光照片如下图所示。已知闪光的时间间隔为Δt，而闪光本身持续时间极短，在这4次闪光的瞬间，A、B两滑块均在0-80cm刻度范围内，且第一次闪光时，滑块A恰好通过x=55cm处，滑块B恰好通过x=70cm处，问：

(1)碰撞发生在何处?

(2)碰撞发生在第一次闪光后多长时间?　　

(3)设两滑块的质量之比为m_A：m_B=2：3，试分析碰撞前后两滑块的质量与速度乘积之和是否相等?

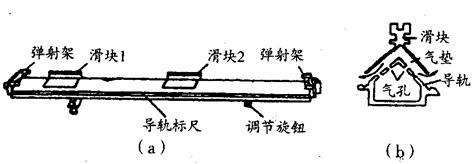

7．某同学利用打点计时器和气垫导轨做“探究碰撞中的不变量”的实验；气垫导轨装置如图(a)所示，所用的气垫导轨装置由导轨、滑块、弹射架等组成。在空腔导轨的两个工作面上均匀分布着一定数量的小孔，向导轨空腔内不断通人压缩空气，压缩空气会从小孔中喷出，使滑块稳定地漂浮在导轨上，如图(b)所示，这样就大大减小了因滑块和导轨之间的摩擦而引起的误差。

　 (1)下面是实验的主要步骤：

　 ①安装好气垫导轨，调节气垫导轨的调节旋钮，使导轨水平；

　 ②向气垫导轨通人压缩空气；

③把打点计时器固定在紧靠气垫导轨左端弹射架的外侧，将纸带穿过打点计时器越过弹射架并固定在滑块1的左端，调节打点计时器的高度，直至滑块拖着纸带移动时，纸带始终在水平方向；

　 ④滑块1挤压导轨左端弹射架上的橡皮绳；

　 ⑤把滑块2放在气垫导轨的中间；

　 ⑥先　　 ，然后　　　　 ，让滑块带动纸带一起运动；

⑦取下纸带，重复步骤④⑤⑥，选出较理想的纸带如下图所示：

　 ⑧测得滑块1(包括撞针)的质量为310g，滑块2(包括橡皮泥)的质量为205g；试完善实验步骤⑥的内容。

　 (2)已知打点计时器每隔0．02 s打一个点，计算可知，两滑块相互作用前质量与速度的乘积之和为　　　　 kg·m／s；两滑块相互作用以后质量与速度的乘积之和为　　 kg·m／s(保留三位有效数字)。

　 (3)试说明(2)问中两结果不完全相等的主要原因是 纸带与打点计时器的限位空有摩擦。

6．水平光滑桌面上有A、B两个小车，质量分别是0．6k g和0．2kg．A车的车尾拉着纸带，A车以某一速度与静止的B车发生一维碰撞，碰后两车连在一起共同向前运动．碰撞前后打点计时器打下的纸带如图所示．根据这些数据，请猜想：把两小车加在一起计算，有一个什么物理量在碰撞前后是相等的?

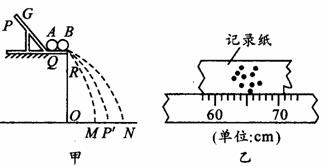

5．某同学用图甲所示装置通过半径相同的A、B两球的碰撞来寻找碰撞中的不变量，图中PQ是斜槽，QR为水平槽，实验时先使A球从斜槽上某一固定位置C由静止开始滚下，落到位于水平地面的记录纸上，留下痕迹，重复上述操作10次，得到10个落点痕迹，再把B球放在水平槽上靠近槽末端的地方，让A球仍从位置C由静止开始滚下，和B球碰撞后，A、B球分别在记录纸上留下各自的落点痕迹，重复这种操作10次，图中O是水平槽末端口在记录纸上的垂直投影点，P^，为未放被碰小球B时A球的平均落点，M为与B球碰后A球的平均落点，N为被碰球B的平均落点．若B球落点痕迹如图乙所示，其中米尺水平放置，且平行于OP^，，米尺的零点与O点对齐．(注意M_A>M_B)

　　 (1)碰撞后B球的水平射程应为　　 cm

　　 (2)在以下选项中，哪些是本次实验必须进行的测量?答：　　　　　　 (填选项号)．

　　 A．水平槽上未放B球时，测量A球落点位置到O点的距离

　　 B．A球与B球碰撞后，测量A球落点位置到O点的距离

　　 C．测量A球或B球的直径

　　 D．测量A球和B球的质量

E．测量G点相对于水平槽面的高度
