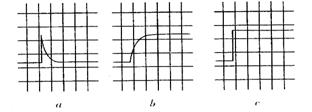

7．用电流传感器可以清楚地演示一些电学元件对电路中电流的影响，如图所示，在AB间分别接入电容器、电感线圈、定值电阻．闭合开关时，计算机显示的电流随时间变化的图象分别如图a、b、c所示，则下列判断中正确的是(　　　 )

A．AB间接入定值电阻显示图象a　　 B．AB间接入电容器显示图象b

C．AB间接入电感线圈显示图象c　 　D．AB间接入电感线圈显示图象b

6．线圈ab中的电流如图所示，设电流从a到b为正方向，那么在0~t₀这段时间内，用丝线悬挂的铝环M中产生感应电流，从左向右看，它的方向是(　　　 )

A．顺时针　　　　　　　　　　 　　　　　　　

B．逆时针

C．先顺时针后逆时针　　　　　　　　　　　　

D．先逆时针后顺时针

5．如图所示，一个静止的质量为m，带电量为+q的带电粒子(不计重力)，经电压U加速后垂直进入磁感应强度为B的匀强磁场中，粒子打至P点，设OP=x，能正确反映x与U之间函数关系的x-U图如图中的(　　　　 )

[

4．如图，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直。线段ab、bc和cd的长度均为L，且∠abc=∠bcd=135⁰。流经导线的电流为I，方向如图中箭头所示。导线段abcd所受到的磁场的作用力的合力(　 　　)

A．方向沿纸面向上，大小为

B．方向沿纸面向上，大小为

C．方向沿纸面向下，大小为

D．方向沿纸面向下，大小为

3．远距离输送交流电都采用高压输电，我国正在研究用比330 kV高得多的电压进行输电.采用高压输电的优点是(　　 )

A．可改变输电线的电阻　　　　　　　　　　 B．可根据需要调节交流电的周期

C．可降低输电线上的电流 　　　　　　　　　D．可加快输电的速度

2．下列说法，正确的是(　　　 )

A．电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好

B．各种材料的电阻率都与温度有关，金属的电阻率随温度的升高而减小

C．电动势在数值上等于电源将单位正电荷从负极移送到正极时，非静电力所做的功

D．电源的电动势与外电路有关，外电路电阻越大，电动势就越大

1．用比值法定义物理量是物理学中一种常用的方法。下面四个物理量都是用比值法定义的，其中定义式错误的是(　　　 )

A．电流强度　　　　　　　　　　　 B．磁感应强度 　

C．电场强度 　　　　　　　　　　D．电阻

21．(10分)如图甲所示，光滑且足够长的平行金属导轨MN、PQ固定在同一水平面上，两导轨间距L=0.2m，电阻R=0.4Ω，导轨上停放一质量为m=0.1kg、电阻r=0.1Ω的金属杆，导轨电阻可忽略不计，整个装置处于磁感度强度B=0.5T的匀强磁场中，磁场方向垂直纸面向里，现用一外力F沿水平方向拉杆，使之由静止开始运动，若理想电压表的示数U随时间t变化的关系如图乙所示. 求：

　 (1)金属杆在第5s末的运动速度；

　 (2)第5s末外力F的瞬时功率.

温州二中2009学年第一学期期末考试

20．(10分)如图，匀强磁场的磁感应强度方向垂直纸面向里，大小随时间的变化率为＝k，k为负的常数。用电阻率为r、横截面积为S的硬导线做成一个边长为l的方框，将方框固定于纸面内，其右半部位于磁场区域中，求：

(1)导线框中感应电流的大小和方向；

(2)磁场对方框作用力的大小随时间的变化率。

　 18．(10分)如图所示，相距为0.2m的平行金属板A、B上加电压U=40V，在两板正中沿水平方向射入一带负电小球，经0.2s小球到达B板，若要小球始终沿水平方向运动而不发生偏转，A、B两板间的距离应调节为多少？(g取10m/s²)

19．(10分)如图所示，在电视机显像管中的某区域加有水平匀强磁场，磁场宽度为L。质量为m、电荷量为e的电子经电压为U的电场加速后射入该磁场。若不加磁场时，电子打在荧光屏中点O。加水平方向的磁场时，电子打到屏上时速度方向与竖直方向成30°角，求

(1)电子在磁场中做匀速圆周运动的半径；

(2)匀强磁场的磁感应强度和电子在磁场中运动的时间。
