13、某同学做“测定金属电阻率”的实验。　

①需要通过实验直接测量的物理量有：　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　 (写出名称和符号)。

②这位同学采用伏安法测定一段阻值约为5左右的金属丝的电阻。有以下器材可

供选择：(要求测量结果尽量准确)

A．电池组(3V，内阻约1)

B．电流表(0-3A，内阻约0.025)

C．电流表(0-0.6A，内阻约0.125)

D．电压表(0-3V，内阻约3k)

E．电压表(0-15V，内阻约15k)

F．滑动变阻器(0-20，额定电流1A)

G．滑动变阻器(0-1000，额定电流0.3A)

H．开关，导线

实验时应选用的器材是　　　　　　　　　 (填写各器材的字母代号)。

请在下面的虚线框中画出实验电路图。

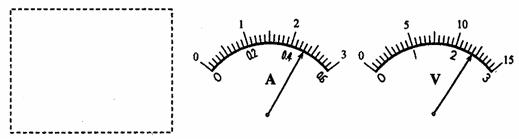

这位同学在一次测量时，电流表、电压表的示数如下图所示。由图中电流表、电压表的读数可计算出金属丝的电阻为　　　　　　　　　 。

③用伏安法测金属丝电阻存在系统误差。为了减小系统误差，有人设计了如图所示的实验方案。其中R_x是待测电阻，R是电阻箱，R₁、R₂是已知阻值的定值电阻。合上开关S，灵敏电流计的指针偏转。将R调至阻值为R₀时，灵敏电阻计的示数为零。由此可计算出待测电阻R_x　　　　　　　　　 。(用R₁、R₂、R₀表示)　　　　　　　　　　　　

12、如图所示，汽车蓄电池与车灯、启动电动机组成的电路，蓄电池内阻为0.05Ω，电表可视为理想电表．只接通S₁时，电流表示数为10A，电压表示数为12V；再接通S₂，启动电动机时，电流表示数变为8A，则此时通过启动电动机的电流是(　 )　

A．2A　　B．8A

C．50A　 　D．58A

11、如图所示，电路中电源的电动势为E，内阻为r，A为电压表，内阻为10kΩ，B为静电计，两个电容器的电容分别为C₁和C₂，将电键S合上一段时间后，下列说法中正确的是(　　 )

　 A．若C₁＞C₂，则电压表两端的电势差大于静电计两端的电势差

　 B．若将变阻器滑动触头P向右滑动，则电容器C₂上带电量增大

　 C．C₁上带电量为零　　　　

D．再将电键S打开，然后使电容器C₂两极板间距离增大，则静电计张角也增大　

10、在电源电压不变的情况下，为使正常工作的电热器在单位时间内产生的热量增加一倍，下列措施可行的是(　　 )

　A、剪去一半的电阻丝　　　 　B、并联一根相同的电阻丝

　C、串联一根相同的电阻丝　　　 D、使电热器两端的电压增大一倍

9、如图所示电路的三根导线中有一根是断的。电源、电阻器R₁、R₂及另外两根导线都是好的。为了查出断导线，某学生想先用万用表的红表笔连接在电源的正极a,再将黑表笔分别连接在电阻器R₁的b端和R₂的c端，并观察万用表指针的示数。在下列选挡中，符合操作规程的是：(　　 )

　A．直流10V挡 　B．直流0.5A挡

C．直流2.5V挡 　D．欧姆挡　　

8、如图所示，一电压表和可变电阻器R串联后接在一个电压恒定的电源两端，如

果可变电阻的阻值减小到原来的，电压表的示数将由U变为2U，则(　　 )　

　　 A．流过R的电流将增大到原来的2倍

　　 B．R两端的电压将减来原来的

　　 C．R上消耗的功率将变为原来的

D．当R阻值变为零时，电压表示数将增大到3U　　

7、如图甲所示，在滑动变阻器的滑动触头P从一端滑到另一端的过程中，两块理想电压表的示数随电流表示数的变化情况如图乙所示，则滑动变阻器的最大阻值和定值电阻R₀的值分别为(　　 )

A.3Ω，12Ω　　 　　　　　　 B.15Ω，3Ω

C.12Ω，3Ω　　 　　　　　　 D.4Ω，15Ω　　　　　　　　

6、如图所示，甲、乙两电路中电源完全相同，电阻R₁＞R₂，在两电路中分别通过相同的电荷量q的过程中，下列判断正确的是(　 )

A.电源内部产生电热较多的是乙电路　 B.R₁上产生的电热比R₂上产生的电热多

C.电源做功较多的是甲电路　　　　　 D.甲、乙两电路中电源做功相等

5、关于闭合电路的性质，下列说法不正确的是(　 )

A.外电路断路时，路端电压最高　　　 B.外电路短路时，电源的功率最大

C.外电路电阻变大时，电源的输出功率变大

D.不管外电路电阻怎样变化，其电源的内、外电压之和保持不变

4、在研究微型电动机的性能时，可采用图所示的实验电路。当调节滑动变阻器R，

使电动机停止转动时，电流表和电压表的示数分别为0.5 A和1.0 V；重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0A和15.0V。则有关这台电动机正常运转时的说法正确的是(　　 )

　　 A．电动机的输出功率为8 w　 B．电动机的输出功率为30 W

C．电动机的内电阻为2 Ω　 D．电动机的内电阻为7.5 Ω
