11．如图所示，实线是沿x轴传播的一列简谐横波在t=0时刻的波形图，虚线是这列波在t=0.2s时刻的波形图。已知该波的波速是0.8m/s，则下列说法正确的是(　 　　)

A．这列波的周期是0.15s

B．这列波的波长是14cm

C．这列波可能是沿x轴正方向传播的

D．t=0时，x=4cm处的质点速度沿y轴负方向

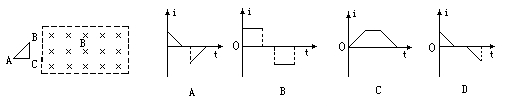

10．如图所示，一闭合直角三角形线框以速度v匀速穿过匀强磁场区域．从BC边进入磁场区开始计时，到A点离开磁场区止的过程中，线框内感应电流的情况(以逆时针方向为电流的正方向)是如右图所示中的(　 　　)

9．图中虚线所示为静电场中的等势面1、2、3、4,相邻的等势面之间的电势差相等，其中等势面3的电势为0。一带正电的点电荷在静电力的作用下运动，经过a、b点时的动能分别为26eV和5eV。当这一点电荷运动到某一位置，其电势能变为8eV时，它的动能为(　 　　)

A．4eV　　　　　　　 B．12eV

C．20eV　　　　　　 D．28eV

8．在波的传播方向上，距离一定的P与Q点之间只有一个波谷的四种情况，如图A、B、C、D所示。已知这四列波在同一种介质中均向右传播，则质点P能首先达到波谷的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 　)

6．如图是某交流发电机产生的交变电流的图像，根据图像可以判定(　　　 )

　 A．此交变电流的频率为5Hz

　 B．此交变电流的周期为0.1s

　 　C．将标有“12V、3W”的灯泡接在此交变电流上，灯泡可以正常发光

　　D．图像上对应的0.15s时刻，发电机中的线圈刚好 　 转至中性面

　 A．F增大，F_f减小　　　　　　 B．F与F_f都增大

　 C．F增大，F_f不变　　　　　　 D．F与F_f都减小

5．如图所示，理想变压器副线圈通过输电线接两个相同的灯泡L₁和L₂，输电线的等效电阻为R。开始时，开关K断开，当K接通时，以下说法正确的是( 　　)

A．副线圈两端的输出电压减小

B．通过灯泡L₁的电流减小

C．原线圈中的电流减小

D．变压器的输入功率不变

4．如图所示，将半圆形玻璃砖放在竖直面内，它左方有较大的光屏P，一光束SA总是射向圆心O，在光束SA绕圆心O逆时针转动过程中，在P上先看到七色光带，然后各色光陆续消失，则此七色光带从下到上的排列顺序以及最早消失的光是(　 　　)

A．紫光→红光，红光　　 B．红光→紫光，红光

C．紫光→红光，紫光　　 D．红光→紫光，紫光

3．置于同地点的甲、乙两单摆的振动图像如图，下列说法正确的是：(　 　　)

A．甲、乙两摆的摆长相等　　 B．甲球质量小于乙球质量

C．甲摆摆长小于乙摆摆长　　 D．甲摆在a时刻的重力势能小于b时刻的重力势能

2．我国是世界上最大的太阳能电池生产国。许多人造卫星、空间站都用太阳能电池供电(如图)。太阳能电池由许多片电池板组成。某种类型的太阳能电池的电动势为500μV，短路电流为40μA。则该种太阳能电池的内阻为(　　　 )

A．0.8Ω　　　　 B．1.25Ω

C．8Ω　　　　　 D．12.5Ω

1．下列说法正确的是(　　 )

A．用三棱镜观察太阳光谱是利用光的干涉现象

B．在光导纤维束内传送图像是利用光的全反射现象

C．用标准平面检查光学平面的平整程度是利用光的偏振现象

D．海市蜃楼是由于光的衍射现象造成的
