16．下图是用游标为20分度的卡尺测定某一长度时的示数，读数　　　　　

为　　　 cm

15. 如图所示是根据某次实验记录数据画出的U--I图象．

电源电动势为　　　　　 V，电池内阻为　　　 Ω　　　 　　　　　　　

14. 有一平行板电容器，充好电后两板间电压为6v，现使它的电荷量减少3×10^–5C，于是电容量两极板间的电压降为4v，则此电容器的电容为　　　 F，若电容器不带电时电容是　　　　　 F。

13．在学习逻辑电路知识时，一位同学举了这样的例子：一个人到超市去买东西，他或者付现金、或者使用信用卡才能把要买的东西拿走，在这里付现金、使用信用卡和拿走所买的东西之间体现了_______逻辑的关系。如图所示，是一逻辑电路图及其真值表，此逻辑电路为　　 门电路，在真值表中X处的逻辑值为　　 。

12．如图在点电荷Q产生的电场中，虚线表示等势面，实线表示质子穿过电场时的轨迹，A、B为轨迹与两等势面的交点，则下列说法正确的是　　　　　　　　　　　　　　　　　

A．Q可能是正电荷，也可能是负电荷

B．电势φ_A>φ_B，粒子动能E_kA>E_kB

C．电势φ_A<φ_B，粒子电势能E_PA<E_PB

D．场强E_A<E_B，粒子动能E_kA>E_kB

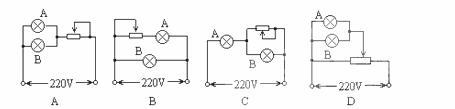

11. 将规格为 “110V， 60W”和“110V， 40W”的A灯和B灯接到电路中去，既要使灯正常发光，又要使电路消耗的功率最小，如图所示四种电路中接法最合理的是

10．如图所示的电路中，当变阻器R₃的滑动触头P向a端移动时

A．电压表示数变大，电流表示数变小

　　　 B．电压表示数变小，电流表示数变大

　　　 C．电压表示数变大，电流表示数变大

　　　 D．电压表示数变小，电流表示数变小

9. 电阻R₁＝4Ω，R₂＝16Ω．现将R₁和R₂串联或并联后接入电路中，要使R₁与R₂消耗的电功率相等，则

A．若串联接入电路中，应在R₂两端并联一个4Ω的电阻

B．若串联接入电路中，应在R₂两端并联一个16Ω 的电阻

C．若并联接入电路中，应在R₁支路中串联一个4Ω的电阻

D．若并联接入电路中，应在R₁支路中串联一个12Ω的电阻

8．如图所示为水平方向的匀强电场，一带电的液滴从静止开始由电场中的a点沿直线运动到b点，ab连线与电场线成45°角，则　　　　　　　　　　　　　　　　　　　　　　　　

A．匀强电场方向向右

B．液滴做匀加速直线运动

C．液滴做匀变速曲线运动

D．液滴的电势能减少

7. 下列粒子从静止状态经过电压为U的电场加速后，速度最大的是　　　　　　　

A.质子(H)　　　　 B.氘核(H)　　　　 C.α粒子(He)　　　　　 D.锂离子(Li⁺)
