4．人从高处跳到较硬的水平地面时，为了安全，一般都是让脚尖先触地且着地时要弯曲双腿，这是为了(　　 )

　　 A．减小地面对人的冲量　　　　　　 　 B．减小人的动量的变化

　　 C．增加地面对人的冲击时间　　　　 　 D．增大人对地面的压强

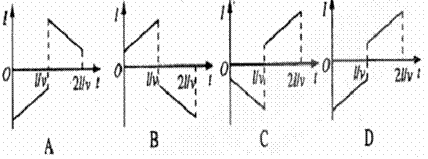

3．图中两条平行虚线之间存在匀强磁场，虚线的距离为l，磁场方向垂直纸面向里。abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l。t=0时刻，bc边与磁场区域边界重合，如图所示。现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域。取沿a→b→c→d→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是(　　 )

2．洗衣机是常用的家用电器，洗衣机的甩干筒在转动时有一衣物附在筒壁上，则此时

①衣服受重力、筒壁的弹力和摩擦力

②衣服随筒壁做圆周运动的向心力是摩擦力

③筒壁的弹力随筒的转速的增大而增大

④筒壁对衣服的摩擦力随转速的增大而增大

以上说法正确的是：

A．①②　　　　　　 B．①③　　　　　　 C．②④　　　　　　 D．③④

1．下列说法正确的是：

A．只要波源在运动，就一定能观察到多普勒效应

B．雷达是用X光来测定物体位置的设备

C．次声波和超声波都能引起人类听觉器官的感觉

D．变化的磁场可以产生变化的电场

20．(12分)如图所示，水平面上有两根相距0.5m的足够长的平行金属导轨MN和PQ，它们的电阻可忽略不计，在M和 P之间接有阻值为R的定值电阻，导体棒ab长L＝0.5m，其电阻为r，与导轨接触良好.整个装置处于方向竖直向上的匀强磁场中，磁感应强度B＝0.4T.现使ab以v ＝10m／s的速度向右做匀速运动.

(1)ab中的感应电动势多大?

(2)ab中电流的方向如何?

(3)若定值电阻R＝3.0Ω,导体棒的电阻r＝1.0Ω,，则电路中的电流多大?

19．(12分)如图所示，MN表示真空室中垂直于纸面放置的感光板，它的一侧有匀强磁场，磁场方向垂直于纸面向里，磁感应强度大小为B. 一个电荷量为q的带电粒子从感光板上的狭缝O处以垂直于感光板的初速度v射入磁场区域，最后到达感光板上的P点. 经测量P、O间的距离为l，不计带电粒子受到的重力. 求：

(1)带电粒子所受洛伦兹力的大小

(2)带电粒子的质量大小.

18．(10分)在图所示的电路中，电源的电动势E = 6.0 V，内电阻r = 1.0 Ω，外电路的电阻R = 5.0 Ω. 闭合开关S. 求：

(1)通过电阻R的电流Ⅰ

(2)电阻R消耗的电功率P

17．(10分)电场中某区域的电场线如图所示， A、B是电场中的两点. 一个电荷量q = +4.0×10^-8 C的点电荷在A点所受电场力F_A=2.0×10^-4 N，将该点电荷从A点移到B点，电场力做功W = 8.0×10^-7J . 求：

(1)A点电场强度的大小E_A

(2)A、B两点间的电势差U

16.(8分)某同学用如图所示电路,测绘标有“3.8V,0.3A”的小灯泡的灯丝电阻R 随电压U变化的图像.

①除了导线和开关外,有以下一些器材可供选择：

电流表：A₁(量程100mA，内阻约2Ω)、A₂(量程0.6A，内阻0.3Ω)；

电压表：V₁(量程5V，内阻约5kΩ)、V₂(量程15V，内阻约15kΩ)；

滑动变阻器：R₁(阻值范围0-100Ω)、R₂(阻值范围0-2kΩ)；

电源：E₁(电动势为1.5V，内阻为0.2Ω)、E₂(电动势为4V,内阻约为0.04Ω).

为了调节方便,测量准确,实验中应选用电流表_______,电压表______, 滑动变阻器__________,电源_________.(填器材的符号)

②根据实验数据,计算并描绘出R-U的图像如右上图所示.由图像可知,此灯泡在不工作时,灯丝电阻为________；当所加电压为3.00V时,灯丝电阻为 _____,灯泡实际消耗的电功率为_____W.

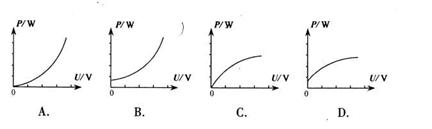

③根据R-U图像,可确定小灯泡耗电功率P与外加电压U的关系.符合该关系的示意图是下列图中的__________.

15．(4分)在用阴极射线管研究磁场对运动电荷作用的实验中，将阴极射线管的A、B两极连在高压直流电源的正负两极上.从A极发射出电子，当将一蹄形磁铁放置于阴极射线管两侧，显示出电子束的径迹如图所示，则阴极射线管的A极应接在电源的　　 极上(选填“正”或“负”)；蹄形磁铁的C端为　　　　　 极(选填“N”或“S”)
