5．用细线拴住一个小球在光滑的水平面内做匀速圆周运动，下列描述小球运动的物理量，发生变化的是　 (　 )

A．动能　　　　　　　　　 　　　　　　　　 B．线速度　　　　　　

C．周期　　　　　　　　　 　　　　　　　　 D．角速度

4.已知两个力的合力大小为18N，则这两个力不可能是　 (　 )

A．7N，8N　　　　　　　　　 B．18N，18N　　

C．10N，20N　　　　　　　　 　D．20N，28N

3．根据给出速度和加速度的正负，对下列运动性质的判断正确的是(　　　 )。

A．v₀ >0，a< 0, 物体做加速运动　 　　

B．v₀< 0，a >0, 物体做加速运动

C．v₀< 0，a< 0, 物体做减速运动

D．v₀ >0，a >0, 物体做加速运动　 　

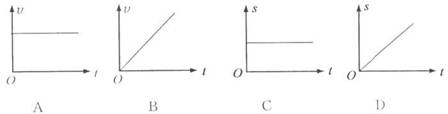

2．在下列图象中，可以表示物体做匀速直线运动的是 (　 )

A. AB　　　　 B. AC　　　　 C. AD　　　　 D. BC

1－15题为所有学生必答题。

1．下列单位属于国际单位制的基本单位的是

A．牛顿　　　　　　　　 B．焦耳　　　　　　　 C．米　　　　　　　　　 D．米/秒

23. (12分)

(1)小球进入板间后，受重力和电场力作用，且到A板时速度为零。

设两板间电压为U_AB

由动能定理得　　　 -mgd-qU_AB=0-　　 ①(2分)

∴滑动变阻器两端电压　　　 　U_滑=U_AB=8 V　　 ②(2分)

设通过滑动变阻器电流为I,由欧姆定律得

I=　 　　　　　　　　　　　③(2分)

滑动变阻器接入电路的电阻 　　　　④(2分)

(2)电源的输出功率　 P_出=(R+)=23 W　　　 ⑤(4分)

21.(10分)

图示空间有匀强电场和点电荷形成的电场，任何一点的场强都是两个电场在该处场强的合场强。由带电量为－q的

试探电荷在c处于平衡可得：　　　　　　

解得匀强电场的场强为：　　　　　 (4分)

由正点电荷形成的电场场强方向从圆心沿半径方向向外。故在a点，点电荷场强方向沿x轴正方向；在d点，点电荷场强方向沿y轴的正方向。

在a点，为两个等大、同方向场强的合成，即　　　　　　 (3分)

在d点，为两个等大、互相垂直的场强的合成，即 　　　　　(3分)

当K闭合时：………………(1分)

当K断开时：…………………(1分)

联立以上两式得：E＝2.8(V)　r＝0.5(Ω)………………(2分)

20．①(6分)在方框中画出实验电路图　　　 ②(6分)在图上画出I－U图线.

19．(4分) AC　　　　　

17．12.035　　　　　　　　　　 18．、
