16．通过实验，要描绘一个“2.5V，0.2W”小灯泡的伏安特性曲线。实验时，要求小灯泡两端电压从零逐渐增大到额定电压。可供选择的仪器有

A．量程为0-0.6A，内阻为0.2W的电流表　　　

B．量程为0-100mA，内阻为5W的电流表

C．量程为0-3V，内阻为10kW的电压表　　　

D．量程为0-15V，内阻为50kW的电压表

E．最大值为20 W，额定电流为0.1A的滑动变阻器

F．最大值为1 kW，额定电流为0.1A的滑动变阻器

G．学生电源、导线、电键等

(1)电流表应选　　　　 　 ，电压表应选　　 　　　 ，滑动变阻器应选　　　 　　 ．(填代号)，

(2)请你在右边方框内画出实验的电路图。

15.如右图所示，在水平放置的平行板电容器之间，有一带电油滴P处于静止状态，若从某时刻起，油滴所带的电荷开始缓慢减小，为维持该油滴仍处于静止状态，可采取下列哪些措施:

A．其他条件不变，使电容器两极板缓慢靠近

B．其他条件不变，使电容器两极板缓慢远离

C．其他条件不变，将变阻器的滑片缓慢向左移动

D．其他条件不变，将变阻器的滑片缓慢向右移动

14.如右图，水平面上有一半径为R的圆形区域处在场强为E的匀强电场中，电场方向与圆面平行，一质量为m、带电量为q的带电粒子由圆上某一点，以与圆面平行的初速度v₀进入该圆形区域，当该粒子运动到该圆形区域的圆心处时，可能具有的动能为：

A．　　　　　 　B．　

C．　　　　　　　　　 D．0

13．如右图，一带电液滴在重力场和水平方向匀强电场的作用下，从静止开始由b沿直线运动到d，且bd与竖直方向所夹的锐角为45°，则下列结论正确的是:

A．此液滴带负电　　　　　　　　

B．液滴的加速度等于

C．合外力对液滴做的总功等于零　

D．液滴的电势能减少

12．带电粒子只在电场力作用下，从A点运动到B点，轨迹如右图虚线所示，则:

A．该粒子可能带正电　　　　　 　　　　　　　　

B．该粒子电势能不断减少

C．该粒子动能不断增加　　　　 　　　　　　　　

D．该粒子在A点的加速度较小

11．关于电势与电势能的下列四种说法中正确的有：

A．在电场中，电势越高的地方，电荷在那一点具有的电势能就越大

B．在电场中某一点，若放入的电荷的电荷量越大，它所具有的电势能越大

C．在正点电荷产生的电场中的任一点，正试探电荷所具有的电势能一定大于负试探电荷所具有的电势能

D．在负点电荷产生的电场中的任一点，正试探电荷所具有的电势能一定小于负试探电荷所具有的电势能

10．如右图所示，绝缘细线系一带有负电的小球，小球在竖直向下的匀强电场中，做竖直面内的圆周运动，以下说法正确的是:

A．当小球到达最高点a时，线的张力一定最小　　

B．当小球到达最低点b时，小球的速度一定最大　　

C．当小球到达最高点a时，小球的电势能一定最小　

D．小球在运动过程中机械能守恒

9.一质量为m的带电液滴以竖直向下的初速度v₀进入某电场中。由于静电力和重力的作用，液滴沿竖直方向下落一段距离h后，速度为0。以下判断正确的是：

A．静电力力对液滴做的功为 　　　　

B．液滴克服静电力做的功为+mgh

C．液滴的机械能减少mgh　　　　　　　　　

D．液滴的机械能减少量为－mgh

8．穿过半圆形的两个金属板，板间存在着辐向均匀分布的电场(电场线背离圆心)，有一束负离子由a沿半圆弧虚线运动到b，如右图所示，则这些粒子可能具有:　　　　　　　　　

A．相同的电量和质量　 　　　　　　　　　　　　　

B．相同的电量和动能

C．相同的电量和速度　　 　　　　　　　　　　　　

D．相同的质量和速度

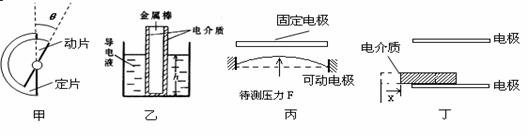

7.传感器是把非电学物理量(如位移、速度、压力、角度等)转换成电学物理量(如电压、电流、电量等)的一种元件.如下图所示甲、乙、丙、丁是四种常见的电容式传感器，下列有关说法中正确的是：

A．甲图中两极间的电压不变，若电量增加，可判断出θ变大

B．乙图中两极间的电压不变，若电量增加，可判断出h变小

C．丙图中两极间的电压不变，若电量增加，则F变大

D．丁图中两极间的电压不变，若电量增加，则x变小
