16．如图所示，在沿水平方向的匀强电场中有一固定点O，用一根长度为L=0.40m的绝缘细线把质量为m=0.10kg、带有正电荷的金属小球挂在O点，小球静止在B点时细线与竖直方向的夹角为θ=37°。现将小球拉至位置A使细线水平伸直由静止释放，求：

(1)电场力　

(2)小球运动通过最低点C时的速度大小

(3)小球通过最低点C时细线对小球的拉力大小

15．如图所示，两块水平放置的带电平行金属板间有竖直向上的匀强电场。一个质量为m、带电量为q的油滴以初速度v₀进入电场，并在电场中沿直线运动了一段时间，空气阻力不计，则　　　　　　　　　　　　　　　　　 (　　　 )

A．该油滴带正电

B．在这段时间内电场力所做的功等于油滴重力势能的变化

C．在这段时间内油滴的机械能保持不变

D．在这段时间内油滴的动能保持不变

14．如图所示，质量为m，带正电量的滑块，沿绝缘斜面匀速下滑，当滑至竖直向下的匀强电场区时，滑块的运动状态为 　　　　　　(　　 )

A．将减速下滑

B．将加速下滑

C．继续匀速下滑

D．上述三种情况都有可能发生

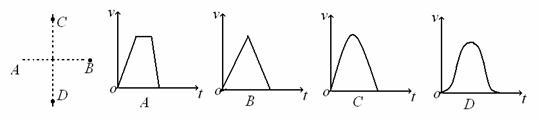

136．如图所示，两个等量同种点电荷分别固定于光滑绝缘水平面上A、B两点。一个带电粒子由静止释放，仅受电场力作用，沿着AB中垂线从C点运动到D点(C、D是关于AB对称的两点)。下列关于粒子运动的 v-t图像中可能正确的是　 (　　 )

12．如图所示，带箭头的线段表示某一电场的电场线，在电场力作用下(不计重力)一带电粒子经过A点飞向B点，径迹如图中虚线所示，以下判断正确的是　 (　　 )

　A．A、B两点相比较，A点电势高

　 B．粒子在A点时加速度大

　 C．粒子带正电

　 D．粒子在B点的动能大

11．平行板电容器充电后与电源断开，两极板间的电压是U，充电荷量为Q，两极板间场强为E，电容为C，现将两极板间距离减小，则　　　　　　 (　　　 )

　 　A. C变大　　 　　B. Q变大　　 　　　C.E不变　 　 　　D.U变小

10.如图所示，有三个质量相等分别带正电、负电和不带电的小球，从平行板电场中的P点以相同的初速度垂直于电场方向进入电场，它们分别落到A、B、C三点，则可以断定

　　　　　　　　　　　　　　　　　　　 (　　　 )

A．落到A点的小球带正电，落到C点的小球带负电

B．三小球在电场中运动时间相等

C．三小球到达正极板的动能关系是

D．三小球在电场中运动的加速度是

9． 如图所示，把一个架在绝缘支架上不带电的枕形导体放在带负电的导体C附近，达到静电平衡后，下列对导体A端和B端电势判断正确的是(取大地为零电势点)(　　 )　　　　　　

　 　　 　　A． ＞ ＞0　　 B． ＜＜0

　 　　 　C．＝＜0　　 　　D．＝＞0

8．如图所示，虚线表示某一电场的等势线，A的电势高于B的电势，在电场力作用下一电子经过M点飞向N点，则以下判断正确的是： 　(　　　 )

　 　A．电子在N点电势能比M点大

　　B．电子的动能和电势能总和保持不变

　　C．电子由M点飞向N点过程中电场力做正功

　　D．电子在N点的动能大

7．关于电源电动势，下列说法中正确的　　 　　　　　　　　　　(　　　 )

A．在电源内部，由负极到正极的方向为电动势的方向

B．电动势为1.5V的干电池把化学能转化为电能的本领比电动势为2V的蓄电池强

C．干电池的电动势为1.5V，这表示电路中每通过1C的电量，电源把1.5J的化学能转化为电能

D．电动势是矢量
