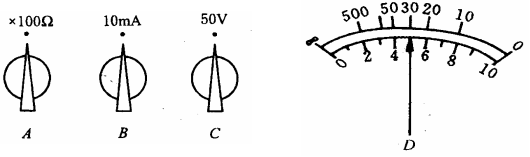

18．(6分)如图14所示，A、B、C是多用表在进行不同测量时转换开关分别指示的位置，

D是多用表表盘指针在测量时的偏转位置。

　　 (1)A是　　　 档，若用此档测量，指针偏转如D，则读数是　　　　　　 ；

　　 (2)B是　　　 档，若用此档测量，指针偏转如D，则读数是　　　　　　 ；

　　 (3)C是　　　 档，若用此档测量，指针偏转如D，则读数是　　　　　　 。

16．(4分)如图12，图中是逻辑电路图

及其真值表，此逻辑电路为＿＿门电路，

在真值表中X处的逻辑值为＿＿＿＿＿＿．

15. (2分)如图11，图中A、B、C、D是匀强电场中一正方形的四个顶点，已知A、B、C三点的电势分别为U_A＝15V，U_B=3V，U_C＝－3V，由此可得D点电势U_D＝＿＿＿＿V。

14．一平行板电容器充电后与电源断开，负极板接地。在两极板间有一正电荷(电量很小)固定在P点。如图10所示。以E表示两极板间的场强,U表示电容器的电压，W表示正电荷在P点的电势能。若保持负极板不动，将正极板移到图中虚线所示的位置，则(　)

B．E变大．W变大

C．U变小，W不变　　

D．U不变，W不变

高考 资￥源@网

12．若将两个电源的U –I图象画在同一直角坐标系上,如图8所示,

由图象可得　　 (　　 )

　　　　 A、电动势E₁>E₂, 内阻r₁< r₂

B、电动势E₁=E₂, 内阻r₁>r₂

　　　　 C、发生相同的电流变化,电源1的路端电压变化较大

　13．两个固定的等量异种电荷，在他们连线的垂直平分线上有a、b、c三点，如图9所示，下列说法正确的是：(　)

　 　A．a点电势比b点电势高　　

　 　C．a、b、c三点与无穷远电势相等　　 高考 资￥源@网

D．一带电粒子(不计重力)，在a点无初速释放，则它将在a、b 线上运动

11.如图7所示的电路中，当滑线变阻器的滑动触点向b端移动时(　　 )：

A.电压表V的读数增大，电流表A的读数减小.

B.电压表V和电流表A的读数都增大．

C.电压表V和电流表A的读数都减小．

10.如图6所示，厚薄均匀的矩形金属薄片边长ab=10 cm，bc=5 cm，当将A与B接入电压为U的电路中时，电流强度为1 A，若将C与D接入电压为U的电路中，则电流为(　　 )

9.如图5所示，虚线表示电场的一簇等势面，相邻等势面间电势差相等，一个α粒子以一定的初速度进入电场后，只在电场力作用下沿实线轨迹运动，α粒子先后通过M点和N点，在这一过程中电场力作负功，由此可判断出(　)

A．N点的电势小于M点的电势

B．α粒子在N点的电势能小于在M点的电势能

D．α粒子在M点受的电场力大于在N点受的电场力

8．如图4所示，电子沿Y轴方向向正Y方向流动，在图中Z轴上

　 一点P的磁场方向是：　 　(　　 )

　　 　A．+X方向　　 　　　　　　　　B．-X方向

　 C．+Z方向　　　　　　　　　 　D．-Z方向

7.如图3所示，A、B两点分别固定着电量为+Q的等量点电荷，A、B、C、D四点在同一直线上，且AC=CD=DB。现将一带正电的试探电荷从C点沿直线移到D点，则电场力对试探电荷 　(　　 )

A.一直做正功　　　　　　

C.先做正功后做负功　　　

D.先做负功后做正功
