1.关于库仑定律.以下说法中正确的是(　　　 )

A.库仑定律适用于点电荷,点电荷其实就是体积很小的带电体

B.库仑定律是实验定律

C.库仑定律仅对适用于静止的点电荷间的相互作用

D.根据库仑定律，当两个点电荷间的距离趋近于零时，则库仑力趋近于无穷大

19.(11分)小灯泡灯丝的电阻会随温度的升高而变大.某同学为研究这一现象,用实验得到如下数据(I和U分别表示小灯泡上的电流和电压):

(1)在右边虚线框中画出实验电路图.可用的器材有：电压表、电流表、滑动变阻器(变化范围0~10 Ω)、电源、小灯泡、电键、导线若干.

(2)在右图中画出小灯泡的U-I曲线.

(3)把该小灯泡接在电动势为1.5 V、内阻是2.0 Ω的电池两端,小灯泡的实际功率是多少?

18．(10分)(1)在“测定金属丝的电阻率”的实验中，需要测量金属丝的长度L和直径d。现用最小分度为1mm的米尺测量金属丝的长度，图中箭头所指位置是拉直的金属丝两端在米尺上相对应的位置，测得的金属丝长度L为　　　　　　 mm。

(2)在测定金属丝的直径时，螺旋测微器的读数如图所示，可知该金属丝的直径d＝______×10^-3米。

(3)下面左图是电压表的刻度盘，若当时使用的是该表的0-3V量程，那么读数为　　　　　　 ；下面右图是电流表的刻度盘，若当时使用的是该表的0-0.6A量程，那么电表读数为 　　　　　　　　。

(4)实验中应测出的物理量是　　　　　　　　　　　　　　　　　　　 ；电阻率的计算公式为ρ=　　　　　　　　　　　　　　 。

17．(9分)用电流表和电压表测电池的电动势和内电阻提供的器材如图所示.

(1)用实线代表导线把图甲所示的实物连接成测量电路，(两节干电池串联作为电源，图中有部分线路已连好)

(2)图乙中的6个点表示实验测得的6组电流I、电压U的值，按照这些实验值作出图线，由此图线求得的每节电池电动势=__________V，电源内阻________Ω.(取3位有效数字)

16.(8分)多用电表是由一块高灵敏度磁电式电流表、选择开关和测量线路组成的，其外形如右图所示.在用多用电表测量电阻时,要用到图中的选择开关K和T、S两个部件。请在下述实验步骤中，根据题意要求填空。

A.用小螺丝刀旋动部件　　　 ，使指针对准电流的零刻线。

B.将“红”、“黑”表笔分别插入“+”、“-”插孔。、

C.将K旋转到挡“×100"的位置。

D.将两表笔短接，旋动部件　　　 ，使指针对准电阻的零刻线。

E.将两表笔的金属部分分别与被测电阻的两根引线相接，发现指针偏转角度过小。

为了得到比较准确的测量结果，还应该进行哪些操作？请将实验步骤补充完整。

F．　　　　　　　　　　　　　　　　　　　　　　　　　 。

G．　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

H．　　　　　　　　　　　　　　　　　　　　　　　　　 。

I．　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　。　

15.有一非线性的电子元件的U-I图象如图， 将该元件与标有“9V，18W”的灯泡串联后接入电动势为12V的蓄电池两端，灯泡正好正常发光，此时电源的输出功率为　　　　　 W，若将该元件与一个阻值为1.33的电阻串联后接在此蓄电池两端，则该元件消耗的电功率为　　　　 W(结果保留二位有效数字)

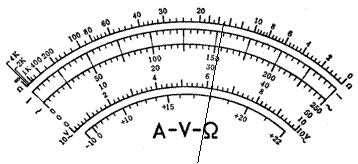

14．如图是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针指于图示位置，则所测电流为_____mA；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω．如果要用此多用表测量一个约2.0×10⁴Ω的电阻，为了使测量比较精确，应选的欧姆档是_________(选填“×10”、“×100”或“×1K”)．换档结束后，实验操作上首先要进行的步骤是____________．

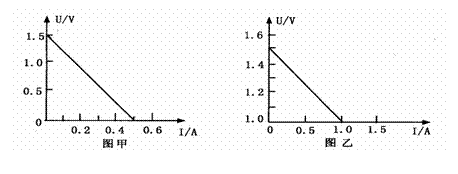

13．某同学用电流表和电压表等仪器测量干电池的电动势和内电阻，实验中分别测量了新旧电池各一节，根据测量结果分别作出新、旧电池的U-I图象如图甲和图乙所示．则图(填“甲”或“乙”)表示新电池的U-I图象，由图象可求出新电池的内阻

r₁=　　　 ，旧电池的内电阻

r₂=　　　　　 .

12．多用电表是实验室和生产实验中常用的仪器之一，它具有测量电压、电流及电阻等多种测量功能．如图所示是多用电表的内部电路图，在进行电阻测量时，应将开关S拨到______或______两个位置；若测量电压时只有10V到50V两个量程，在测量时选择50V量程，应将开关S拨到_____位置；若测量电流时只有25mA和100mA两个量程，在测量时选择25mA量程，应将开关S拨到________位置．

11.在测定金属丝电阻的实验中，为提高测量精确度，减小误差，需要确定电流表采用内接法还是外接法。由于电表内阻未知，一位同学运用试触法进行判断。具体做法是：按图所示的电路闭合电键后，当与电压表连接的导线(带箭头部分)接到a点时，电压表示数为2.0V，电流表示数为0.40A；当接到b点时，电压表示数为3.0V，电流表示数为0.38A。电源内阻不计。

(1)由以上数据可知，应该采用电流表　　　　　 接法。

(2)测得R_X的阻值是　　　　　 　。(取两位有效数字)
