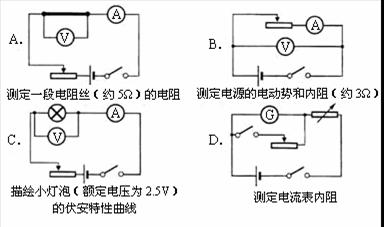

10．某同学欲采用如图8所示的电路完成相关实验。图中电流表的量程为0.6A，内阻约0.1Ω；电压表的量程为3V，内阻约6kΩ；G为小量程电流表；电源电动势约3V，内阻较小，下列电路中正确的是(　　 　)

9．用多用电表测直流电压U和测电阻时，若红表笔插入多用表的(+)插孔，则(　 )

A．测时电流从红表笔流入多用表，测时电流从红表笔流出多用表

B．测、电流均从红表笔流入多用表

C．测、电流均从红表笔流出多用表

D．测时电流从红表笔流出多用表，测时电流从红表笔流入多用表

8． 一个电压表是由电流表G和电阻R串联而成，如右图所示，若使用过程中发现电压表的示数总比准确值稍小一些，采取下列哪种措施可以改进　 (　　 )

A．在R上串联一个比R大得多的电阻

B．在R上串联一个比R小得多的电阻

C．在R上并联一个比R大得多的电阻

D．在R上并联一个比R小得多的电阻

7.有一个多用电表，其欧姆挡的四个量程分别为“×1”“×10”“×100”“×1K”，某学生把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角度很大，为了减少误差，他应该　　　　　　　　　　　　　　　　　　 (　　 )

A.换用“×1K”挡，不必重新调整调零旋钮

B.换用“×10”挡，不必重新调整调零旋钮

C.换用“×1K”挡，必须重新调整调零旋钮

D.换用“×10”挡，必须重新调整调零旋钮

6．用如图所示的电路测量待测电阻R_X的阻值时，下列关于电表产生误差的说法中正确的是：(　　 )

A. 电压表的内阻越小，测量越精确

B. 电流表的内阻越小，测量越精确

C. 电压表的读数大于R_X两端的真实电压，R_X的测量值大于真实值

D. 由于电压表的分流作用，使R_X的测量值小于真实值　

5.做“描绘小灯泡的伏安特性曲线”时所描绘曲线不是直线，某同学分析实验结论时给出

以下理由，其中正确的是　　　　　　　　 (　　 )　　　　　　　　　　　

　　 A．电源电压较高，降低电压就一定会是直线

　　 B．小灯泡灯丝电阻不是恒值，随温度升高会发生变化

　　 C．电路中的连接点有接触不良的现象

　　 D．改描I-U曲线可能变为直线

4．如图所示的电路图中，R为定值电阻，R′为变阻箱，此电路可以进行下列实验中的(　　 )

A．测定电阻R的阻值

B．测定电流表V的内电阻

C．测定电流表A的内电阻

D．测定电源的电动势E和内电阻r

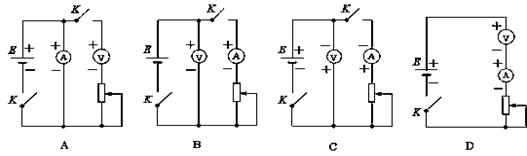

3.可用理想电压表V、理想电流表A、变阻器R以及电键K和导线等器材来测量某一电源E的电动势和内阻.下面给出了四个电路图，图中+、－代表电源的正、负极和电表的正负接线柱.正确的电路图是　　 ( 　　　)

2．为测定某一电池的电动势和内电阻，下面几组器材中，能完成实验的是：(　 　　)

A.一只电流表、一只电压表、一只变阻器、开关和导线

B.一只电流表、两只变阻器、开关和导线

C.一只电流表、一只电阻箱、开关和导线

D.一只电压表、一只电阻箱、开关和导线

1．在“测定金属的电阻率”的实验中，由 可知，对实验结果的准确性影响最

大的是　 　　　　　　　　　　　　　　　　　　　　　　　　　(　　 )

A. 导线直径d的测量　　　　　　　 B．电压U的测量

　 　C．电流I的测量　　　　　　　　　 D．导线长度L的测量
