9.AB是一条平直公路上的两块路牌，一辆汽车由右向左经过B路牌时，一只小鸟恰自A路牌向B飞去，小鸟飞到汽车正上方立即折返，以原速率飞回A，过一段时间后，汽车也行驶到A。它们的位置与时间的关系如图所示，图中t₂=2t_1­，由图可知( 　　)

A．小鸟的速率是汽车的两倍

B．相遇时小鸟与汽车位移的大小之比是3：1

C．小鸟飞行的总路程是汽车的3倍

D．小鸟和汽车在0-t₂时间内位移相等

8.如图所示 ，有一楔形滑槽水平放置,一楔形滑块(截面是等腰梯形)可在槽中滑动, 滑块重G=20N, 楔形滑块的一个底角等于θ=60⁰，滑块与槽之间的动摩擦因数μ=0.3，要使滑块沿着滑槽匀速滑动，需要的水平方向的作用力F的大为(　 )

A　 B　　 C 　　　D

7．利用速度传感器与计算机结合，可以自动作出物体运动的图象．某同学在一次实验中得到的运动小车的速度－时间图象如图所示，以下说法错误的是 (　)　　　　　

A．小车先做加速运动，后做减速运动

B．小车运动的最大速度约为0.8 m/s

C．小车的位移一定大于7 m

D．小车做曲线运动

6.一轻杆BO，其O端用光滑铰链固定在竖直轻杆AO上，B端挂一重物，且系一细绳，细绳跨过杆顶A处的光滑小滑轮，用力F拉住，如图所示，现将细绳缓慢往左拉，使杆BO与杆AO间的夹角θ逐渐减少，则在此过程中，拉力F及杆BO所受压力的大小变化情况是(　 )

A. 先减小，后变大

B. 始终不变

C.F先减小，后增大

D.F始终不变

5．如图所示，物体A贴在竖直墙壁上，在竖直轻弹簧作用下，A、B保持静止，则物体 A受力的个数为(　　 )

A.2　

B.3　

C.4　　

D.5

4.　 在狭义相对论中，下列说法正确的有(　　 )

A. 一切运动物体相对于观察者的速度都不能大于真空中的光速

B. 质量、长度的测量结果都与物体相对观察者的相对运动状态有关

C. 时间的测量结果与物体相对观察者的运动状态无关

D. 在某一惯性系中发生于同一时刻、不同地点的两个事件，在其他一切惯性系中也是同时发生的

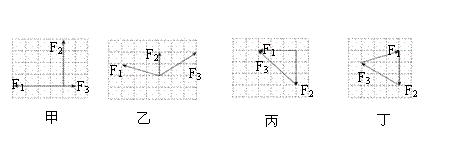

3.某物体同时受到同一平面内的三个共点力作用，在如图所示的四种情况中(坐标纸中每格边长表示1N的大小的力)，该物体所受的合外力大小正确的是(　 )

A.甲图中物体所受的合外力大小等于4N　　 B.乙图中物体所受的合外力大小等于2N

C.丙图中物体所受的合外力大小等于0　　　 D丁图中物体所受的合外力大小等于0

2.在LC振荡电路中，当电容器充电完毕尚未开始放电时，下列说法正确的是

A．电容器中的电场最强　　　　　　　 B．电路里的磁场最强

C．电场能已有一部分转化成磁场能　　 D．磁场能已有一部分转化成电场能

1. 关于电磁场和电磁波，下列说法正确的是(　　 )

A. 电磁波是纵波　　　　　　　　　　 B. 均匀变化的电场周围没有磁场

C. 电磁波不能产生干涉和衍射现象　　 D. 电磁波中电场和磁场的方向相互垂直

20．如图所示，坐标系xoy在竖直平面内，空间有沿水平方向垂直于纸面向外的匀强磁场，磁感应强度大小为B，在x＞0的空间里有沿x轴正方向的匀强电场，场强大小为E。一个带正电的小球经过图中x轴上的A点，沿着与水平方向成θ=30^°角的斜向下直线做匀速运动，经过y轴上的B点进入x＜0的区域，要使小球进入x＜0区域后能在竖直面内做匀速圆周运动，需在x＜0区域内另加一匀强电场。若带电小球做圆周运动通过x轴上的C点，且OA=OC，设重力加速度为g，求：

(1)小球运动速率的大小。

(2)在x＜0的区域所加电场大小和方向。

(3)小球从B点运动到C点所用时间。
