19．如图所示是用频闪照相的方法拍下的一个弹簧振子的振动情况,甲图是振子静止在平衡位置时的照片,乙图是振子被拉伸到左侧距平衡位置20 cm处,放手后,在向右运动周期内的频闪照片.丙图是振子从放手开始在周期内的频闪照片.已知频闪的频率为9.0 Hz,则振动的周期T是_________s,振子在1 s内所走的路程是_________cm.

18．下图为“研究电磁感应现象”的实验装置.

(1)将图中所缺的导线补接完整.

(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后可能出现的情况有：

a.将原线圈迅速插入副线圈时，灵敏电流计指针将__________。

b.原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针将________。(填“向右偏”或“向左偏”。)

17.如图所示,实线与虚线分别表示振幅、频率、振动情况均相同的两列波的波峰和波谷.此刻,M是波峰与波峰相遇点,下列说法中正确的是　 (　　 )

A.该时刻质点O正处于平衡位置　　　　　　　　

B.P、N两质点始终处在平衡位置

C.随着时间的推移,质点M将向O点处移动　　

D.从该时刻起,经过四分之一周期,质点M到达平衡位置

16.如图所示为声波1和声波2在同一种介质传播时某时刻的波形图,则下列说法中正确的是(　　 )

A.波2速度比波1速度大　　　　　　　　　　　　　　

B.波2频率比波1频率大

C.波2的波长比波1的波长小　　　　　　　　　　　

D.这两列波不可能发生干涉现象

15.一简谐横波沿x轴正方向传播，某时刻其波形如图所示下列说法正确的是　 (　　 )

?A.由波形图可知该波的波长　　　　　　　　　　　　　

B.由波形图可知该波的周期　

?C.经周期后质点P运动到Q点　　　　　　　 　　　　

D.经周期后质点R的速度变为零

14．如图所示，理想变压器原、副线圈的匝数比n₁﹕n₂=4﹕1，当导体棒L在匀强磁场中向左做匀速直线运动切割磁感线时，电流表A₁的示数是12mA，则电流表A₂的示数为( 　)

A、3 mA　　　　　 B、0 mA

C、48 mA　　　　 D、与负载R的值有关

13．一个闭合的正方形线圈放在匀强磁场中，线圈平面与磁感线垂直，当磁场的磁感应强度发生均匀变化时，可在线圈内产生的感应电动势为E，.若要使线圈内产生的感应电动势变为2E，可采用的方法有(　　　 )

A.线圈匝数增加一倍　　　　　 B.正方形的边长增加一倍

C.使线圈平面与磁场线平行　　 D.磁感应强度对时间的变化率增加一倍

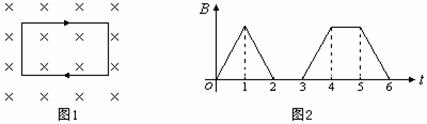

12．一矩形线圈位于一随时间t变化的匀强磁场内，磁场方向垂直线圈所在的平面(纸面)向里，如图1所示.磁感应强度B随t的变化规律如图2所示.以I表示线圈中的感应电流，以图1中线圈上箭头所示方向的电流为正，则以下的I-t图中正确的是( 　)

11．如图所示，a、b是用同种规格的铜丝做成的两个同心圆环，两环半径之比为2∶3，其中仅在a环所围区域内有垂直于纸面向里的匀强磁场．当该匀强磁场的磁感应强度均匀增大时，a、b两环内的感应电动势大小和感应电流大小之比分别为 (　 　)

A. 1∶1，3∶2　 　　

　B. 1∶1，2∶3

C. 4∶9，2∶3　　　　

D. 4∶9，9∶4

10.如图所示，是一列简谐横波在某时刻的波形图，若此时质元P正处于加速运动过程中，则此时 (　　 )

A、质元Q和质元N均处于加速运动过程中。

B、质元Q和质元N均处于减速运动过程中。

C、质元Q处于加速运动过程中，质元N处

于减速运动过程中。

D、质元Q处于减速运动过程中，质元N处于加速运动过程中。
