6、答案：

⑴ 不正确　　　　　　　　　　　　　　　　　　　　　　　　

　 oaAB回路的平均电动势就是导体棒AB上产生的平均电动势

　 bcAB回路的平均电动势也是导体棒AB上产生的平均电动势

　 导体棒AB上的平均电动势E=E₁=E₂ =

　 通过导体棒的电量　 　　　　　　　　　　

⑵　 　　　　　　　　　　　　

⑶ 能求出匀加速运动过程中拉力F的冲量，方法是作出F-t图线，与横坐标所围面积就是拉力F的冲量。　　　　　　　　　　　　　　　　　　　　　　　

5、答案：

　(1)粗差点2.38要去掉，连接成直线，单位合理，图形布满坐标纸

　(2)电动势在2.5-2.7V之间给分, 内电阻在0.9-1.1Ω之间给分,

　(3) 电流表示数在2.5-2.8A之间给分

　(4)滑动变阻器的最大功率在1.55-1.75W之间给分

4、答案：

(1)比较甲乙两图，CD之间的元件在正半周导通，负半周断开，这表明CD之间的元件是理想的二极管。

(2)交流电流表示数是有效值。 设两端电压的有效值为U₂

　 　　　电流表示数

　　　 (注意：R₁ 、R₂中电流的有效值不等)

(3)发生故障后电流表示数变小，这表明是断路故障，分析可知是电阻发生断路。

3、答案：AB

本题以原子物理中夸克为背景，实际上考查的是动量守恒和机械能量守恒知识，考查中力学中常用的分析方法：动态分析法。当弹簧第一次恢复自然长度时，m₂的速度最大，动能也最大，这时m₂的最大动能

2、答案：D　

1、答案：C　

9、如图所示，相距d的A、B两平行金属板足够大， B板带正电、A板带负电，两平行金属板间电压为U，一束波长为的激光照射到B板中央，光斑的半径为r．B板发生光电效应时，其逸出功为w，B板发出光电子有的能到达A板，已知电于质量为m，电量e，求：　

　 (1) B板中射出的光电子的最大初速度的大小，

　(2) 光电子所能到达A板区域的面积．

6、如图所示，矩形裸导线框长边的长度为2l，短边的长度为l，在两个短边上均接有电阻R，其余部分电阻不计。导线框一长边与x轴重合，左边的坐标x=0, 线框内有一垂直于线框平面的磁场，磁场的磁感应强度B 。一光滑导体棒AB与短边平行且接触良好，质量为m电阻为R。开始时导体棒静止于x＝0处，从t=0时刻起，导体棒AB在沿x轴正方向的拉力F(大小未知)作用下，以加速度a从x＝0处匀加速运动到x＝2L处。

　 ⑴ 求导体棒AB从x＝0运动到x＝2L过程中通过导体棒的电量。

某同学的解题过程如下：

oaAB回路的平均电动势

bcAB回路的平均电动势

导体棒AB上的平均电动势E=E₁+E₂ =　　

通过导体棒的电量

你认为以上分析是否正确，若正确简要说明理由，若不正确，请给出正确的解答。

　 ⑵ 推导出力F与时间t间的关系式，给出时间t的取值范围。

　 ⑶ 您能求出匀加速运动过程中拉力F的冲量吗？若能求出具体的结果(用给定的已知量表示)

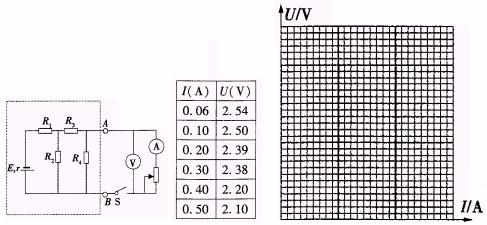

5、虚线方框内是由电阻、电源组成的线性网络电路，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图示的方式连接在它的输出端A、B之间。电键S闭合后，实验中记录的6组电流表示数I、电压表示数U如下表所示。

(1)试根据这些数据在下面的坐标纸上画出U-I图线。

(2)若将方框内的电路等效成电动势为E、内电阻为r的电源，从图线上求出电源的电动势E=_______V，内电阻r=______Ω。

(3)若电流表内阻为0，当滑动变阻器的滑片移至最上端时，电流表示数是_______A。

(4)变阻器滑片移动过程中，滑动变阻器的最大功率是_________W。

4、

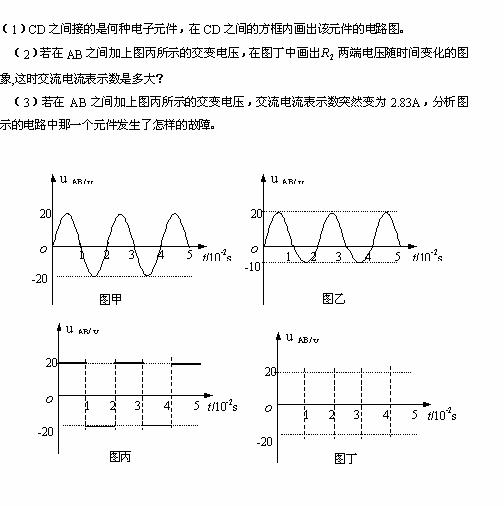

图示的电路中，，CD之间接有某个理想的电子元件，若在AB之间加上图甲所示的交变电压，示波器测定电阻两端电压如图乙变化。
