18.(14分)如图25-1所示为矩形的水平光滑导电轨道abcd，ab边和cd边的电阻均为5R₀，ad边和bc边长均为L，ad边电阻为4R₀，bc边电阻为2R₀，整个轨道处于与轨道平面垂直的匀强磁场中，磁感强度为B。轨道上放有一根电阻为R₀的金属杆mn，现让金属杆mn在平行轨道平面的未知拉力F作用下，从轨道右端以速率V匀速向左端滑动，

设滑动中金属杆mn始终与ab、cd两边垂直，且与轨道接触良好。ab和cd边电阻分布均匀，求滑动中拉力F的最小牵引功率。

13．(1)2；图2电路电压可从0V调到所需电压，调节范围较大。(或图3电路不能测得0V附近的数据)(2)5.2；111.8(111.6－112.0均给分)　 (3)热敏温度计(提出其他实例，只要合理均给分)

13．(8分)图1为某一热敏电阻(电阻值随温度的改变

而改变，且对温度很敏感)的I-U关系曲线图。

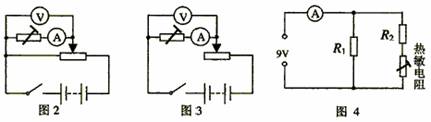

(1)为了通过测量得到图1所示I-U关系的完整

曲线，在图2图3两个电路中应选择的是　

图 　　　　　；简要说明理由：　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　

(电源电动势为9V，内阻不计，滑线变阻器的阻值为0－100Ω)。

(2)在图4电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R₁＝250Ω。由热敏电阻的I-U关系曲线可知，热敏电阻两端的电压为　　　　　　 V；电阻R₂的阻值为　　　　　　　 Ω。

(3)举出一个可以应用热敏电阻的例子：

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　。

7．示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示。如果在荧光屏上P户点出现亮斑，那么示波管中的　　　　　　　 (　　 )

　 　 A．极板x应带正电　　　　　　　　　　　　　　　　 B．极板x^‘应带正电

　 　 C．极板y应带正电　　　　　　　　　　　　　　　　 D．极板y^‘应带正电

AC

20．均匀分布在地球赤道平面上的三颗同步通信卫星能够实现除地球南北极等少数地区外的“全球通信”。已知地球半径为R，地球表面的重力加速度为g，同步卫星所在的轨道处的重力加速度为g^/，地球自转周期为T，下面列出的是关于三颗卫星中任意两颗卫星间距离s的表达式，其中正确的是：①②③④⑤2R

A．①③　　　　 B．②④　　　　 C．④⑤　　　　 D．②③

D

⑵如图所示，Ⅰ、Ⅱ、Ⅲ三条线分别表示多用电表指针的指示位置。将选择开关置于直流“50V”挡，Ⅱ的示数为_______V；Ⅲ的示数为_______V；选择开关置于直流“100mA”挡，Ⅰ示数为______mA；将多用电表选择开关置于“×10Ω”挡，Ⅲ的示数是______Ω。若待测电阻约为2kΩ，应换_____挡测量。

⑶待测电阻R_X，阻值约为25kΩ，在测其阻值时，备有下列器材：

A．电流表(量程100μA，内阻2 kΩ)；

B．电流表(量程500μA，内阻300Ω)；

C．电压表(量程10V，内阻100kΩ)；

D．电压表(量程50V，内阻500kΩ)；

E．直流稳压电源(15V，允许最大电流1A)；

F．滑动变阻器(最大阻值1kΩ，额定功率1W)；

G．电键和导线若干。

①电流表应选_______，电压表应选_______。

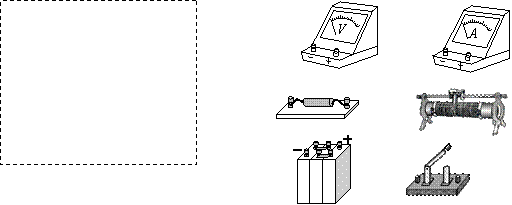

②在虚线框中画出测量电阻R_X阻值的电路图。

③根据电路图，用实线代替导线将下列实物连接成实验电路。

18．如图是一个理想变压器的示意图，S为单刀双掷开关，P是滑动变阻器的滑动触头，U₁为加在原线圈两端的交变电压，I₁为原线圈中的电流

A．若保持P的位置及U₁不变，S由a合到b处，则I₁将减小

B．若保持P的位置及U₁不变，S由b合到a处，则R上消耗的功率将增大

C．若保持U₁不变，S置于b处，将P向上滑动，则I₁减小

D．若保持P的位置不变，S置于a处，将U₁增大，则I₁减小　

C

15．(13分)推行节水工程的转动喷水“龙头”如图所示，“龙头”距地面hm，其喷灌半径可达10hm。每分钟喷水mkg，所用的水从地下Hm深的井里抽取。设水以相同的速率水平喷出，水泵的效率为，不计空气阻力。求

(1)　　　 喷水“龙头”喷出水的初速度。

(2)　　　 水泵每分钟对水做的功。

(3)　　　 带动水泵的电动机的最小功率。

14．(12分)经过用天文望远镜的长期观测，人们在宇宙中已经发现了许多双星系统，通过对它们的研究，使我们对宇宙中物质的存在形式和分布情况有了较深刻的认识。双星系统是由两个星体构成，其中每个星体的外形尺寸都远小于两星体之间的距离。一般双星系统距离其他星体很远，可以当做孤立的系统处理。现根据对某一双星系统的光学测量确定，该双星系统中每个星体的质量都是M，两者相距L，它们正围绕两者连接的中点做圆周运动。已知万有引力恒量为G，求该双星系统的运动周期T。

10．小河宽为d，河水中各点水流速度与各点到较近河岸边的距离成正比，v_水=kx，k=，x是各点到近岸的距离，小船船头垂直河岸渡河，小船划水速度为v₀，则下列说法中正确的是

A．小船渡河时的轨迹为直线

B． 小船到达距河岸处，船的渡河速度为

C． 小船渡河时的轨迹为曲线

D．小船到达距河岸处，船的渡河速度为　

13．第一步：在线段上量出与桌面长、宽分别相等的两段长度

第二步：用做摆长，用小砝码做摆锤，做一个单摆，用秒表多次测量求平均值的方法测出单摆的周期T₁。

第三步：用公式求出为桌面的长。

第四步：用重复以上步骤可求了桌面宽。

第五步：求面积：

高三物理测试题
