15．(9分)如图所示的电路中，电源电动势E=10V，内阻r=1Ω，电容器的电容C=40μF，电阻R₁=R₂=4Ω，R₃=5Ω。接通电键S，待电路稳定后，求：

⑴理想电压表V的读数；

⑵电容器的带电量。

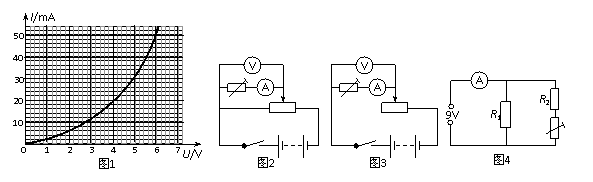

14．(14分)图1为某一热敏电阻(电阻值随温度的改变而改变，且对温度很敏感)的I-U关系曲线图。

　　 ⑴(6分)为了得到图1所示I-U关系的完整曲线，在图2 图3两个电路中应选择的是图　　　　 ；理由是：　 　　　　　　　　　　　　　　　　　　　　　　　　　。

　 (电源电动势为9V，内阻不计，滑线变阻器的阻值为0－100Ω)。

⑵(4分)在图4电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R₁=250Ω。由热敏电阻的I-U关系曲线可知，热敏电阻两端电压为　　　　 V；电阻R₂的阻值　　　　 Ω。

　 ⑶(2分)举出一个可以应用热敏电阻的例子：　　　　　　　　　　　　　　　 。

13．(4分)如图所示，同一未知电阻R_x用甲、乙两种电路测量，图甲中两表的读数分别为3V，4mA；图乙中两表的读数分别为4V，3.9mA，可知R_x的真实值最接近：(　　 )

A．比1000Ω略小　　　　 B．比1000Ω略大

C．比750Ω略小　　　　 D．比750Ω略大

12．如图所示，闭合电键S，灯L₁、L₂正常发光，由于电路出现故障，突然发现灯L₁变暗，电流表读数变小，则故障可能是(　　 )

A．R₁断路　　　　 　B．R₂断路

C．R₃短路　　　　　 D．R₄短路

11．如图所示，匀强电场场强大小为 E ，方向与水平方向夹角为θ(θ≠45°) ，场中有一质量为 m ，电荷量为 q 的带电小球，用长为 L 的细线悬挂于O点，当小球静止时，细线恰好水平。现用一外力将小球沿圆弧缓慢拉到竖直方向最低点，小球电荷量不变，则在此过程中：

A．外力所做的功为mgLcotθ　　　　　　

B．带电小球的电势能增加 qEL ( sinθ+cosθ)

C．带电小球的电势能增加2mgLcotθ　　

D．外力所做的功为mgLtanθ

10．如图所示,在处于O点的点电荷+Q形成的电场中，试探电荷q由A点移到B点，电场力做功为W₁；以OA为半径画弧交于OB于C，q由A点移到C点电场力做功为 W₂；q由C点移到B点电场力做功为 W₃。则三者的做功关系为：(　　 )

A．W₁ =W₂= W₃, W₂＞0　　　　 B．W₁ ＞W₂= W₃, W₂＞0

C．W₁ =W₃＞W₂, W₂= 0　　　　 D．W₁ =W₂＜W₃, W₂ = 0

9．如图所示电路，将两个相同的电流计分别改装成电流表A₁(0-3 A)和电流表A₂(0-0.6A)，把这两个电流表并联接入电路中测量电流.则下列说法中正确的是(　　 )　

A．A₁的指针半偏时，A₂的指针也半偏

B．A₁的指针还没有满偏时，A₂的指针已经满偏

C．A₁的读数为1 A时，A₂的读数为0.6 A

D．A₁的读数为1 A时，干路中的电流为1.2 A

8．在室内照明电路上再接上一个电炉后，发现电灯变暗了，这是因为：(　　 )

　 A．电炉从电灯上分出了一部分电流　 　

B．输电线上电压降增大，电灯两端的电压下降　

C．电炉的额定电压大于电灯的额定电压　

D．原来电灯上的电压有一部分给了电炉

7.一辆电瓶车,质量为50kg,由内阻不计的蓄电池组向直流电动机提供24V的电压,当电瓶车在水平地面上以0.8m/s的速度匀速行驶时,通过电动机的电流为5A,设车所受的阻力是车重的0.2倍(g=10m/s²),则此电动机的内阻是(　　 )

A．4.8Ω　 　　　 B．3.2Ω　　　　 C．1.6Ω 　　 　 D．0.4Ω

6．a、b、c三个α粒子由同一点垂直场强方向进入偏转电场，其轨迹如图所示，其中b恰好飞出电场，下列说法正确的是(　　 )　　　　　　　

A．在b飞离电场的同时，a刚好打在负极板上

B．b和c同时飞离电场

C．进入电场时，c的速度最大，a的速度最小

D．动能的增量相比，c的最小，a和b的一样大
