16．(6分)如图11所示为“研究电磁感应现象”的实验装置，部分导线已连接。

(1)用笔线代替导线将图中未完成的电路连接好。

(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么闭合电键后，将原线圈迅速插入副线圈的过程中，电流计指针将向____右___偏；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将向____左___偏。

15．(4分)在做“用单摆测定重力加速度”的实验中，如果测量出的g值偏大，则可能的原因是(　 BD　 )。

A．误将摆线长度当作摆长

B．误将从悬点到摆球下端的长度当作摆长

C．摆球质量过大

D．摆球经过平衡位置开始计时，直到摆球第n次通过平衡位置停止计时，历时为t，得出单摆周期

14、在竖直平面内，固定一个细管制成的半圆形轨道，如图10所示，轨道半径为R，R远大于圆管内径。现有一小球以初速度V。沿水平方向从轨道下端开口P进入圆管内，管内是光滑的。要使小球飞离开口Q时，对管壁下部有压力，则V₀的大小应满足的条件是_________。

13、如图9所示，AB为斜面，倾角为45⁰，小球从A点以初速度v₀=10m/s水平抛出，恰好落到B点，g=10m/s²，则物体在空中飞行的时间为　　　　 　，落到B点时的速度为　　　　　 　。

12、如图8所示，物体在拉力的作用下，沿水平面向右做匀速直线运动，由此可知，物体所受的摩擦力与拉力的合力方向一定是　　　　　　 　。

　图8　　　　　 　　　　图9　　　　　　　　　　 　图10

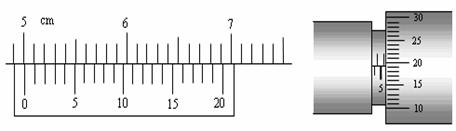

11、(4分)读出下面图中游标卡尺与螺旋测微器的读数， 游标卡尺读数为　　　　 mm，螺旋测微器读数为　　　　 mm．　

10．如图6所示，区域中存在着匀强磁场和匀强电场，且两者平行，但方向相反，质量为m 电量为－q的粒子(不计重力)沿电场强度方向以v₀射入，下述说法正确的是(　　 )

　　 A．电荷所受洛伦兹力不变　　　　　　　　　 B．电荷动量方向保持不变

　　 C．电荷所受电场力不变　　　　　　　　　　 D．电荷向右的最大位移为

9．如图5所示的电路中，当R₁的滑动触头向a移动时，下列说法正确的是(　 CD　 )。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

A．R₁上电流变小　　　　　　　　　　　　 B．R₃上电流变小　　　　　

C．R₂上电压变小　　　　　　　　　　　　 D．电压表示数变小

图5　　　　　　　　　　　　　　　　 　　　　　　　　　　图6

8、一带电粒子射入一固定在O点的点电荷的电场中，粒子运动轨迹如图虚线abc所示，图中实线是同心圆弧，表示电场的等势面，不计重力，以下说法正确的是(　　 )

A、此粒子一定受到静电斥力作用　　　

B、粒子在b点的电势能一定大于在a点的电势能　　　　　　　　　　　　　　　　 图4

C、粒子在b点的速度一定大于在a点的速度

D、粒子在a点和c点的速度大小一定相等

7.一个人稳站在商店的自动扶梯的水平踏板上，随扶梯向上加速，如图3所示，下列说法

中正确的是(　 )

　　 A、踏板对人做的功等于人的机械能的增加量　　 B、踏板对人的支持力做的功等于人的机械能增加量　　　

C、克服人的重力做的功等于人的重力势能增加量　　 D、对人做功的只有重力和踏板对人的支持力
