    4．[画力的受力分析图]画出图1中物体A和B所受重力.弹力的示意图．(各接触面均光滑.各物体均静止) 图1 答案 物体A和B所受重力.弹力的示意图如图所示． 【查看更多】



    题目列表(包括答案和解析)

    受力分析图：
    （1）如图所示，物体A静止于斜面上，画出物体A的受力分析图．
    （2）如图所示，物体B置于粗糙水平面上，受到斜向上的作用力F，沿水平面向右做匀加速直线运动，画出物体B在运动过程中的受力分析图．

    查看答案和解析>>

    如图1所示，物体A放在足够长的木板B上，木板B静止于水平面．已知A的质量mA和B的质量mB均为2.0kg，A、B之间的动摩擦因数μ1=0.2，B与水平面之间的动摩擦因数μ2=0.1，最大静摩擦力与滑动摩擦力大小视为相等，重力加速度g取10m/s2．若t=0开始，木板B受F1=16N的水平恒力作用，t=1s时F1改为F2=4N，方向不变，t=3s时撤去F2．
    （1）木板B受F1=16N的水平恒力作用时，A、B的加速度aA、aB各为多少？
    （2）从t=0开始，到A、B都静止，A在B上相对B滑行的时间为多少？
    （3）请以纵坐标表示A受到B的摩擦力fA，横坐标表示运动时间t（从t=0开始，到A、B都静止），取运动方向为正方向，在图2中画出fA-t的关系图线（以图线评分，不必写出分析和计算过程）．

    查看答案和解析>>

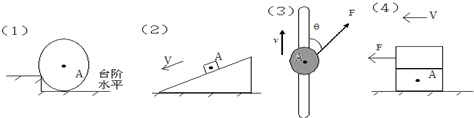

    请画出以下各图中物体的受力分析图
    （1）光滑小球A静止靠在水平台阶处，请画出小球A的受力分析图．
    （2）物块A沿斜面匀速下滑，请画出物块A的受力分析图．
    （3）中间有孔的小球A穿过竖直放置的光滑直杆，小球A受力F的作用向上运动，请画出小球A的受力分析图．
    （4）两木箱叠放在一起放在水平地面上，水平力F作用于上面的木箱，带动下面的木箱A一起向左匀速运动，请画出木箱A的受力分析图．

    查看答案和解析>>

    如图1所示，物体A放在足够长的木板B上，木板B静止于水平面．已知A的质量mA和B的质量mB均为2.0kg，A、B之间的动摩擦因数μ1=0.2，B与水平面之间的动摩擦因数μ2=0.1，最大静摩擦力与滑动摩擦力大小视为相等，重力加速度g取10m/s2．若t=0开始，木板B受F1=16N的水平恒力作用，t=1s时F1改为F2=4N，方向不变，t=3s时撤去F2．
    （1）木板B受F1=16N的水平恒力作用时，A、B的加速度aA、aB各为多少？
    （2）从t=0开始，到A、B都静止，A在B上相对B滑行的时间为多少？
    （3）请以纵坐标表示A受到B的摩擦力fA，横坐标表示运动时间t（从t=0开始，到A、B都静止），取运动方向为正方向，在图2中画出fA-t的关系图线（以图线评分，不必写出分析和计算过程）．

    查看答案和解析>>

    (8分)如图所示为“探究加速度与物体受力和质量的关系”实验装置图。图中A为小车，B为装有砝码的小桶，C为一端带有定滑轮的长木板，小车A后边连接着纸带，纸带可由接了50 HZ交流电源的电火花打点计时器打出点迹。小车（含小车上放的砝码）的质量为m1，小桶（含桶内放的砝码）的质量为m2。

    （1）下列说法正确的是

    A．每次改变小车质量时，应重新平衡摩擦力

    B．实验时应先释放小车后接通电源

    C．在用图像探究加速度与质量关系时，为了便于分析，应作图像

    D．本实验m2应远大于m1

    （2）实验时，某同学由于疏忽，遗漏了平衡摩擦力这一步骤，只是把长木板放于水平面上便进行实验，他测量得到的a－F图像可能是图中的图线     。(选填“甲”、“乙”、“丙”)

    （3）如图所示为某次实验得到的纸带，纸带中相邻计数点间的距离已标出，相邻计数点间还有四个点没有画出。由此可求得小车的加速度大小为  m/s2。（结果保留二位有效数字）





    查看答案和解析>>
