5． 半圆柱体P放在粗糙的水平地面上，其右端有固定放置的竖向挡板MN，在P和MN之间放有一个光滑均匀的小圆柱体Q，整个装置处于静止状态，如图所示是这个装置的截面图，若用外力使MN保持竖直且缓慢地向右移动，在Q落到地面以前，发现P始终保持静止，在此过程中，下列说法中正确的是（    ）

4．  图1是t=1.0s时沿x轴负方向传播的平面简谐波的图象，已知波速u=1.0m/s。对于X＝1.0m处的质元的振动图象是下面图2、图3中①②③④中的                                                             （    ）

       A．a、b是正电子，c是负电子，a、b、c同时回到O点

       B．a、b是负电子，c是正电子，a首先回到O点

       C．a、b是负电子，c是正电子，b首先回到O点

       D．a、b是负电子，c是正电子，a、b、c同时回到O点

3．如图所示是三个从O点同时发出的正、负电子的运动轨迹，匀强磁场方向垂直向里，可以判定（    ）

     A．        B．       C．            D．

2． 任何一个运动着的物体，小到电子、质子，大到行星、太阳，都有一种波与之对应，波长式中h为普朗克常量，P为运动物体的动量，人们把这种波叫做德布罗意波．现有一德布罗意波波长为的中子和一个德布罗意波波长为的氘核相向对撞后结合成一个氚核，该氚核的德布罗意波波长为                    （    ）

1． 处于激发态的原子，如果在入射光子的电磁场的影响下，从高能态向低能态跃迁，同时两个状态之间的能量差以光子的形式辐射出去，这种辐射叫做受激辐射．发生受激辐射时。原子的总能量E_n、电子的电势能E_p、电子的动能E_k的变化是                         （    ）

       A．E_p增大，E_k减小                             B．E_p减小，E_k增大

       C．E_p减小，E_n减小                            D．E_p增大，E_n增大

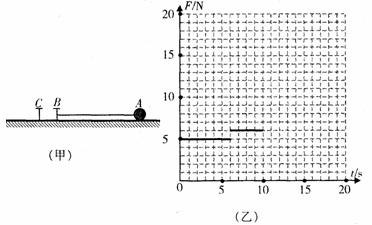

20．（17分）如下图（甲）所示，在光滑水平地面上固定B、C两个钉子，足够长的细线一端拴在B钉上，另一端系一小球A；拉直细线使A、B、C在同一直线上，现给A球一个垂直于AB方向的水平初速度，使小球在水平地面上做圆周运动，运动过程中细线与钉子相碰时没有能量损失．从小球刚运动时开始计时，在0≤t<10s时间内细线拉力F大小的变化图线如下图（乙）所示．试通过分析与计算，在图（乙）中作出在10s≤t≤20s时间内细线拉力F大小的变化图线（设细线在运动过程中没有被拉断）．
