11．（2013高考天津理综物理第3题）如图所示，纸面内有一矩形导体闭合线框abcd．ab边长大于bc边长，置于垂直纸面向里、边界为MN的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN。第一次ab边平行MN进入磁场．线框上产生的热量为Q₁，通过线框导体横截面的电荷量为q₁：第二次bc边平行MN进入磁场．线框上产生的热量为Q₂，通过线框导体横截面的电荷量为q₂，则

A．Q₁>Q₂ ，q₁=q₂　 　　 B．Q₁>Q₂ ，q₁>q₂　 　　 C．Q₁=Q₂ ，q₁=q₂　 　　 D．Q₁=Q₂ ，q₁>q₂

答案：A

解析：根据功能关系，线框上产生的热量等于克服安培力做功.由F=BIL，I=E/R，E=BLv，第一次ab边平行MN进入磁场，线框上产生的热量为Q₁=W₁=F₁L₂=L₂=L₁. 第二次bc边平行MN进入磁场．线框上产生的热量为Q₂=W₂=F₂L₁=L₁=L₂.由于L₁> L₂，所以Q₁>Q₂。由I=q/△t，E=△Φ/△t，E=IR，联立解得：q=△Φ/R。两次磁通量变化△Φ相同，所以q₁=q₂，选项A正确。

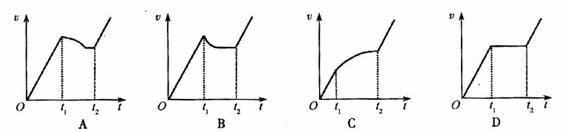

10. （2013高考福建理综第18题）如图，矩形闭合线框在匀强磁场上方，由不同高度静止释放，用t₁、t₂分别表示线框ab边和cd边刚进入磁场的时刻。线框下落过程形状不变，ab边始终保持与磁场水平边界OO’平行，线框平面与磁场方向垂直。设OO’下方磁场区域足够大，不计空气影响，则下列哪一个图像不可能反映线框下落过程中速度v随时间t变化的规律

答案：A

解析：矩形闭合线框在匀强磁场上方，由不同高度静止释放，先做自由落体运动。进入磁场后，若所受安培力大于重力，线框做加速度逐渐减小的减速运动，反映线框下落过程中速度v随时间t变化的规律可能是图象B。若所受安培力等于重力，线框做匀速运动，反映线框下落过程中速度v随时间t变化的规律可能是图象D。若所受安培力小于重力，线框做加速度逐渐减小的加速运动，到线框完全进入磁场区域，线框做自由落体运动，反映线框下落过程中速度v随时间t变化的规律可能是图象C。不可能反映线框下落过程中速度v随时间t变化的规律是图象A。

9．（2013全国高考大纲版理综第17题）纸面内两个半径均为R的圆相切于O点，两圆形区域内分别存在垂直纸面的匀强磁场，磁感应强度大小相等、方向相反，且不随时间变化。一长为2R的导体杆OA绕过O点且垂直于纸面的轴顺时针匀速旋转，角速度为ω，t＝0时，OA恰好位于两圆的公切线上，如图所示。若选取从O指向A的电动势为正，下列描述导体杆中感应电动势随时间变化的图像可能正确的是（　　 ）

．答案：C　 解析：导体杆OA绕过O点且垂直于纸面的轴顺时针匀速旋转，在转过180°的过程中，切割磁感线的导体棒长度先不均匀增大后减小，由右手定则可判断出感应电动势的方向为由O指向A为正，所以下列描述导体杆中感应电动势随时间变化的图像可能正确的是C。

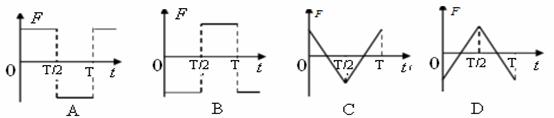

8. （2013高考山东理综第14题）将一段导线绕成图甲所示的闭合电路，并固定在水平面（纸面）内，回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中。回路的圆形区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图像如图乙所示。用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图像是

答案：B

解析：在0到T/4时间内，磁感应强度均匀减小，回路中产生的感应电流恒定，由楞次定律可判断出为顺时针方向。由左手定则可判断出ab边受到的安培力方向为水平向左。同理可判断出其它时间段的安培力方向，能正确反映F随时间t变化的图像是B。

7. (2013高考北京理综第17题)如图，在磁感应强度为B、方向垂直纸面向里的匀强磁场中，金属杆MN在平行金属导轨上以速度v向右匀速滑动, MN中产生的感应电动势为E_l；若磁感应强度增为2B,其他条件不变，MN中产生的感应电动势变为E₂。则通过电阻R的电流方向及E₁与E₂之比E_l∶ E₂分别为

A.c→a，2∶1　　 　　 　　 B.a→c，2∶1　　 　　 C.a→c，1∶2　　 D.c→a，1∶2

答案：C解析：由右手定则可判断出MN中电流方向为从N到M，通过电阻R的电流方向为a→c。根据法拉第电磁感应定律。E=BLv，若磁感应强度增为2B,其他条件不变，MN中产生的感应电动势变为原来的2倍，E_l∶ E₂=1∶2，选项C正确。

6.AC解析：滑动片P位于滑动变阻器中央，回路总电阻R=R₀+R₀+R₀=R₀.设R₂两端的电压为U’，由=，解得U’=U,选项A正确。由楞次定律可知，正方形导体框内产生的感应电流方向为逆时针方向，电容器的a极板带负电，选项B错误。滑动变阻器R的热功率为（U）²÷(R₀)+×(R₀)=, 电阻R₂的热功率为（U）²÷(R₀) =,由÷=5可知，滑动变阻器R的热功率为电阻R₂的5倍，选项C正确。由法拉第电磁感应定律，正方形导体框内产生的感应电动势E=kπr²。选项D错误。

6．（2013高考四川理综第7题）如图所示，边长为L、不可形变的正方形导体框内有半径为r的圆形区域，其磁感应强度B随时间t的变化关系为B＝kt(常量k＞0)。回路中滑动变阻器R的最大阻值为R₀，滑动片P位于滑动变阻器中央，定值电阻R₁＝R₀、R₂＝R₀。闭合开关S，电压表的示数为U，不考虑虚线MN右侧导体的感应电动势。则

A．R₂两端的电压为

B．电容器的a极板带正电

C．滑动变阻器R的热功率为电阻R₂的5倍

D．正方形导线框中的感应电动势为kL²

5．（2013高考安徽理综第16题）如图所示，足够长平行金属导轨倾斜放置，倾角为37°，宽度为0.5m，电阻忽略不计，其上端接一小灯泡，电阻为1Ω。一导体棒MV垂直于导轨放置，质量为0.2kg，接入电路的电阻为1Ω，两端与导轨接触良好，与导轨间的动摩擦因数为0.5.在导轨间存在着垂直于导轨平面的匀强磁场，磁感应强度为0.8T。将导体棒MV由静止释放，运动一段时间后，小灯泡稳定发光，此后导体棒MN的运动速度以及小灯泡消耗的电功率分别为（重力加速度g取10m/s²，sin37°=0.6）

A．2.5m/s，1W　　　　　　 B．5m/s，1W

C．7.5m/s，9W　　　　　　 D．15m/s，9W

[答案] B

[ 解析]导体棒匀速下滑，由平衡条件，mgsinθ=F+μmgcosθ。又F=BIL I=E/(R+r),E=BLv，联立解得：v=5m/s；电路的总功率P=Fv，小灯泡的功率P_L=PR/(R+r)，联立解得：P_L=1W。选项B正确。

4．（2013高考上海物理第11题）如图，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且相互绝缘。当MN中电流突然减小时，线圈所受安培力的合力方向

(A)向左 　　 　　 　　 (B)向右

(C)垂直纸面向外 　　 (D)垂直纸面向里

答案：B　 解析：当MN中电流突然减小时，单匝矩形线圈abcd垂直纸面向里的磁通量减小，根据楞次定律，单匝矩形线圈abcd中产生的感应电流方向顺时针方向，由左手定则可知，线圈所受安培力的合力方向向右，选项B正确。

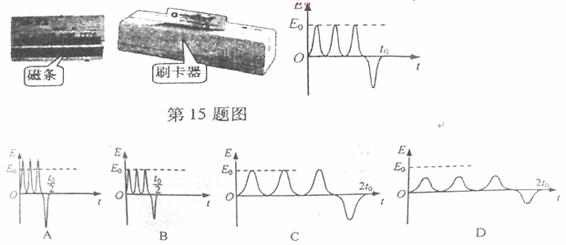

3．（2013高考浙江理综第15题）磁卡的词条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈，当以速度v₀刷卡时，在线圈中产生感应电动势。其E-t关系如右图所示。如果只将刷卡速度改为v₀/2，线圈中的E-t关系可能是

答案：D解析：如果只将刷卡速度改为v₀/2，产生的感应电动势减小为原来的1/2，刷卡时间增大为原来的2倍，线圈中的E-t关系可能是D。
