2、某同学（利用小桌、砝码、泡沫塑料）在探究“压力的作用效果跟什么因素有关”时，实验过程如图所示，请仔细观察并回答下列问题：

⑴该实验是通过_________________________________来显示压力的作用效果；

⑵由甲、乙两图所示实验现象可得出：受力面积一定时，___________越大，压力作用效果越___________；

⑶由乙、丙两图所示实验现象可得出：______　 ___一定时，受力面积越大，压力作用效果越__________。 　

⑷该同学在实验时将图乙中的小桌和砝码又放到一块木板上，如图丁所示，则在乙、丁两种情况中小桌产生的压强P_乙_________P_丁（填“大于”、“小于”或“等于”）。

四、实验,探究题

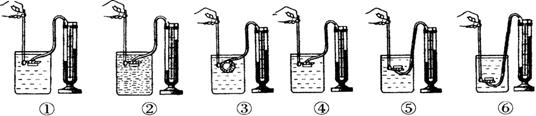

1、图是探究液体内部压强情况的六幅图，除②图杯中装的浓盐水外，其余杯里装的都是水。 请你仔细观察这六幅图后回答：

比较①②两幅图，可以得出：___________________________________；

比较⑤⑥两幅图，可以得出：___________________________________；

比较③④两幅图，你还可以得出什么结论？____________________________

4、如图4所示，重为3N的小铁块被竖直的磁性黑板吸住不动。请做出铁块受到的重力的图示。

3、如图所示，物体M放在斜面上静止不动。画出其所受重力及对桌面压力的示意图 。

2、图所示的木块重15N，它受到大小是10N的水平拉力F时，在水平面上向右作匀速直线运动，请画出它所受重力和摩擦力的示意图．

三、作图题

1、将一实心铁球投入如图所示盛有水银的容器中，请在图中画出铁球静止后的大致位置，并画出铁球受力示意图。

10、将一恰能在水中悬浮的实心小物块投入装满水的烧杯，则烧杯底

部受到水的压强将 ＿＿＿＿＿(选填“增大”、“减小”或“不变”)．用与物块相同的材料制成一个l0dm3 的实心物体，则物体质量为＿＿＿＿＿kg．

9、 如图所示，是喷雾器的原理示意图，当空气从小孔迅速流出，

小孔附近空气的流速较大，压强　　 ____　　 （填“大于”、“小

于”或“等于”）容器里液面上方的空气压强，液体就沿细管上升

，从管口中流出后，受气流的冲击，被喷成雾状

8、在火车站和地铁站台上，都画有一条安全线，当火车快速开过时，人越过这条线就会有危险。这是因为，火车开动时，靠近火车的地方气体_____，压强_____，离站台远的地方气体_____，压强 _____，强大的气流会_____。

7、用60N的压力作用在1cm²的面积上，所产生的压强是 __________ Pa。如果保持受力面积不变，要产生6×　　 106Pa的压强，施加的压力应为 __________ N。
