30.小明同学设计的“风力测试仪”在校科技节上备受师生们的青睐，“风力测试仪”的原理如图所示。电源电压6V，R₀为保护电阻，AB为长20cm、阻值为50Ω的均匀电阻丝。OP为质量、电阻均不计的金属细杆，下端连接一个重为2N的球P。闭合开关S，无风时，OP下垂并与电阻丝的B端接触；有风时，球P受风力作用，使金属细杆OP绕悬挂点O偏转，当偏转到电阻丝的A端时，电流表示数为0.6A。已知悬挂点O与电阻丝B端为10cm，金属细杆OP始终与电阻丝AB接触良好且无摩擦，求：

(1)R₀的阻值；

(2)无风时电流表示数；

(3)在风力作用下，当金属细杆OP在图示位置静止时，作出F_风的力臂，并求出该力的大小。

29.甲、乙两小组同学用图中所示的电路进行了一些实验探究。

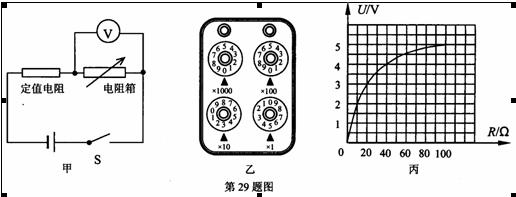

　 (1)甲小组选取的定值电阻为15Ω，电阻箱阻值如图乙所示，其值为______Ω，此时电压表的示数为3.5V，则该小组手忙脚乱电源的电压为_______V；实验中若增大电阻箱阻值，电路中的电流将________，电压表示数将__________(选填变化情况)。

(2)乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作出U-R图像(如图丙)。由图像可知，电阻箱阻值为20Ω时，电压表的示数为_______V，该组所选用定值电阻的阻值为________Ω。

27.小明家最近安装了一台太阳能热水器，容积为80L，装满水。

　 (1)热水器中水的质量是多少？

　 (2)水温升高50℃需吸收多少热量？产生这些热量完全燃烧多少煤气？

　　　 ［c_水=4.2×10³J/(㎏·℃)，q_煤气=4.2×10⁷J/㎏］

26.重为120N、底面积为0.1㎡的物体在20N水平拉力F作用下沿水平地面向右匀速运动了10m，用时20s。求：

　 (1)物体对地面的压强；

　 (2)物体所受摩擦力的大小；

　 (3)拉力所做的功和拉力的功率。

25.小明和小华在学习了液体压强的知识后用加长的饮料瓶做了如图所示的实验，在饮料瓶中灌满水，然后在瓶的a、b、处各扎一个小孔，观察其后发生的现象。

(1)他们发现小孔b中射出水流的速度比小孔a中的大，你认为其原因是________________。

(2)经过反复的试验，他们发现从小孔中射出水流的射程s(从小孔处到落地点的水平距离OA)跟小孔到地面的高度H这两个因素有关。为了研究水流的射程s与h、H之间的关系，他们将饮料瓶放置在水平桌面边缘，看到如图所示的现象，由此他们得出了结论：小孔距水面的深度h越大，水流的射程越大。

　 你认为根据图示的现象能否得出上述结论？请说明你的理由。

　 (3)测量水流的射程s，需要____________(填测量工具)。请你运用学过的物理知识帮助他们确定水流射程起点O的位置，写出具体的方法。

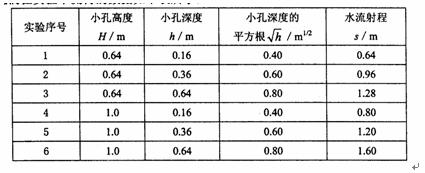

(4)他们在实验中测得数据如下表所示：

根据表中数据，可以得出结论：当小孔高度H一定时，水流射程s与_______成反比。

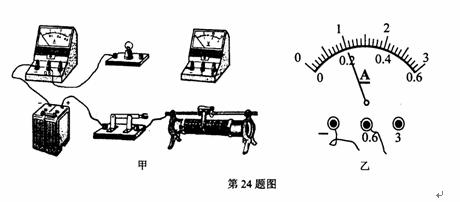

24.在“测量小灯泡电功率”的实验中，已知电源为两节铅蓄电池，小灯泡的额定电压为2.5V，电阻约为10Ω,滑动变阻器上标有“20Ω 1A”字样，某同学已连接的部分电路如图甲。

(1)该同学连接的电路中有错误，请用笔在错误处划“×”标明。

(2)错误改正后，请你用笔画线代替导线，在图甲中把电路连接完整。

(3)闭合开关，将变阻器的滑片移到某位置时，电压表示数为2.5V，电流表示数如图乙所示，则此时小灯泡中的电流是_______A，小灯泡的额定功率是_______W。

(4)另一同学连好电路闭合开关后，发现小灯泡先很亮后熄灭，你认为凶在连接电路时可能出现的问题是_____________________________________________。

23.小明通过实验测量牛奶的密度：

　(1)调节天平横梁平衡时，指针偏向分度盘中央红线的左侧，此时应向＿＿＿＿移动平衡螺母，才能使天平平衡。

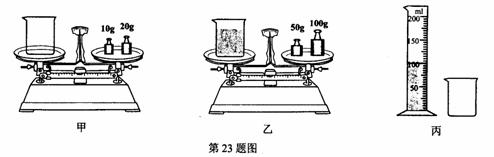

　(2)他按甲、乙、丙图的顺序进行实验。根据图中数据可知：牛奶和烧杯的总质量为＿＿＿＿g，牛奶的密度为＿＿＿＿＿g/cm³.

　 (3)为了更加准确地测量牛奶的密度，你认为图中合理的实验顺序为＿＿＿＿。

22.在用光具座研究凸透镜成像规律的实验中：

　(1)测量凸透镜的焦距如图所示，则该凸透镜的焦距为＿＿＿＿cm。

　(2)将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在＿＿＿＿＿＿＿＿＿＿上。

　(3)当烛焰距凸透镜30cm时，移动光屏，可在光屏上得到一个清晰的倒立、＿＿＿＿＿＿的实像。＿＿＿＿＿＿＿就是利用这一成像规律工作的(填光学仪器)

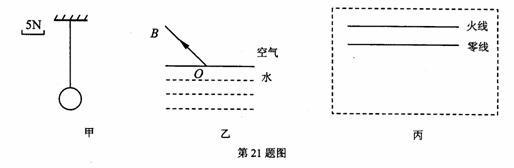

21.(1)图甲中静止的小球重10N，请根据图中力的比例标度，用力的图示法画出小球所受的重力和绳对小球的拉力。

　(2)图乙中，一束光线从斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向。

　(3)投影仪的灯泡功率很大，配有风扇进行散热，使用投影仪时，先闭合开关S₁，风扇转动，再闭合开关S₂，灯泡发光；若只闭合开关S₂，灯泡不发光，请在图丙虚线框中画出电路图。(风扇用电动机的符号表示，在图中标明开关S₁和S₂)
