15.城市里用煤气来烧水,安全、清洁、方便的太阳能越来越被人们重视和利用,某太阳能热水器内装有50kg、20℃的水;在阳光下照射6h水的温度可升高到80℃。问:
(1)在这段时间内水吸收的太阳能是多少焦?
(2)这相当于节约了多少体积的煤气?(煤气的热值是l.8×l07J/m3)
14.在“用电压表和电流表测电阻”的实验中:
(1)在上图的电源和滑动变阻器之间添上一根导线,使之成为正确的测量电路;
(2)图中甲表应是 表,乙表应是 表。
(3)图中电流表的读数为 A,电压表的读数为 V,由此可知被测电阻的阻值为 Ω。

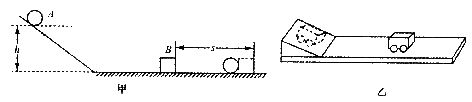

13.如图甲是研究“物体动能的大小与哪些因素有关”的实验装置,实验中让同一钢球从斜面上不同的高度由静止滚下,碰到同一木块上。图乙是研究“牛顿第一定律”的实验装置,实验中让同一小车从斜面上相同的高度由静止滚下,在粗糙程度不同的平面上运动。请回答以下问题:
(1)设计甲实验的目的是研究钢球动能的大小与 的关系;设计乙实验的目的是研究运动的小车与所受 的关系。
(2)甲实验是根据钢球推动木块 的大小,说明钢球对木块做功的多少,从而判断钢球动能的大小;乙实验是通过木块在粗糙程度不同的平面上运动的远近,推理得出:在理想情况下,运动的物体如果 ,将永远做匀速直线运动。
12.如图是小亮测定斜面机械效率的装置图。每次实验时,被拉的小车沿同一斜面匀速向上运动。下表是小亮设计的记录数据的表格。
斜面倾 斜程度 |
小车重量 G/N |
斜面高度 h/m |
沿斜面拉力 F/N |
斜面长 s/m |
有用功 W有/J |
总功 W总/J |
机械 效率 |
较缓 |
10 |
0.1 |
3 |
1 |
l |
3 |
33% |
较陡 |
10 |
0.2 |
4 |
l |
2 |
4 |
|
最陡 |
10 |
0.4 |
6 |
1 |
4 |
6 |
67% |
(1)“较陡”时,机械效率为 。
(2)分析表格中的实验数据,你能得到哪些结论?(要求写两条)
a.
b.

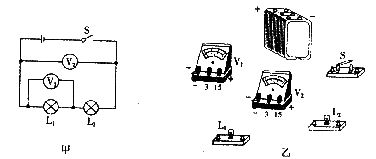

11.请根据如图所示中的甲图,将乙图的实物连接起来。(V1表选0-3V;V2选0-15V)
10.如图所示,硬质杠杆上吊着重物G,要求在A点施加一个最小的动力F使杠杆在如图位置平衡,请画出这个力的示意图,并标明它的力臂。
9.完成图甲、乙的光路图。
8.如图是大型电子地磅的电路图。当称重物时,在压力作用下滑片P向下端滑动,电流表的示数 。(选填“变大”、“变小”或“不变”)。这样把电流对应的重量刻在电流表的刻度盘上,就可以读出被称物体的重量。
7.甲、乙两个体积相等的球,在水中静止时处于如图所示的状态,这时甲球受到的浮力 乙球受到的浮力(填“大于”、“等于”或“小于”)
6.把两个电阻R1和R2串联在电路中,R1=6Ω,R2=9Ω。在相同通电时间内电流通过R1、R2产生的热量之比 。
