2．(9分)小明家太阳能热水器的效率是40%，里面装有15℃质量为100kg的水，经过一天阳光照射，水温升高到45℃，恰好洗澡。求：

(1)水吸收了多少热量?

(2)太阳能热水器吸收了多少太阳能?

(3)若这些太阳能由燃气供给，需要多少m³的燃气?(，燃气q=7.5×10⁷J／m³)

1、(9分)一块质量为100克的铁块，放入火炉里烧相当长的时间后，把它立即投入温度为20℃，质量为200克的水中，混合后的温度是75℃，若不计热量的损失，试求火炉温度是多少?(铁的比热)

4、(5分)根据下图所示实物图，请你在方框内画出电路图，并标明电表的正负接线柱。

3、(3分)如图16所示，实物图中少了两根导线。请用笔画线代替导线补上，补上后要求：灯L₁、L₂都能发光，且电流表只测量L₁的电流，开关控制L₁、L₂的通断。(导线不能交叉)

2、(8分)如图所示，在试管内装些水，用软木塞塞住，用酒精灯给水加热，燃料的　　　 能转化成　　　 能，水蒸气在受热的过程中，内能到一定程度就能冲开活塞而对活塞　　　 ，这时水蒸气的部分内能转化为塞子的　　　　 能。

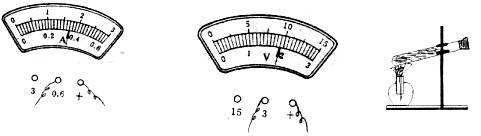

1、(4分)读出下图中两表的读数。

A表的示数是　　　　　　　 ；V表的示数是　　　　　　　　 。

7、热机是将内能转化成　　　　 能的机器；热机一个工作循环由　　　 个冲程组成，其中图14所示是热机的　　　 冲程。

三作图、实验探究题(共22分)

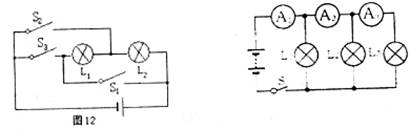

6、如图l3所示的电路中，当闭合开关S时，电流表A₁，A₂，A₃的示数分别是1.8A、0.9A、10.5A，则通过灯泡L₁、L₂和L₃的电流分别是　　　　 A、　　　 A和　　　 A。

5、如图12所示的电路中，若要使灯L₁和L₂组成并联电路，应闭合开关　　　　 且应断开开关　　　　　　 。

4、写出下列各种条件中的“热”字的具体含义。(填热量、温度或内能)

(1)摩擦生热　　　　　　　　　　　　 ；

(2)杯子里的水很热　　　　　　　　　 ；

(3)液体沸腾要吸热　　　　　　　　　　　　 。
