25.图l5是某实验小组在“用伏安法测小灯泡的电阻”的实验中的连接图,请你完成下列几个问题.
(1)该图有三处明显的错误,请你帮助指出来。
(2)请你根据实验要求画出正确的实验电路图。

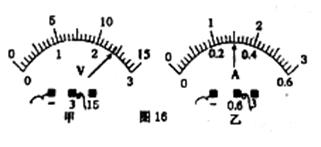

(3)若实验错误更正后,某次实验数据如图16,则待测小灯泡两端的电压为________V;通过的电流是________A;电阻的大小是________。
24.瑞瑞同学存探究串联电路电压规律的实验中。提出猜想:串联电路中各用电器两端的电压相等,总电压等于各部分电压之和。于是,他准备了两只相同的灯泡L1和L2以及其他器材进行实验。按图l4所示的电路图连接电路;闭合开关,用电压表测出AB、BC、AC之间的电压,并记录在下列表格中。
AB间电压 |
BC间电压 |
AC间电压 |
1.4V |
1.4V |
2.8V |
(1)分析瑞瑞同学的实验数据得出的结论与他的猜想_________(填“相符”或“不相符”)。
(2)评价这个实验的不足之处。
23.我国研制的一种聚乙烯材料,超过40℃时完全熔化,低于l5℃时完全凝固。有人设计,把这种材料制成小颗粒,掺在水泥中制成地板或墙板,在昼夜温度变化大的地区用这种地板和墙板修筑房屋,便可以起到调节室温的作用。请你解释,这种设计的原理是什么?
22.如图13所示,在示教板上,有两个小灯泡和一个开关,它们的连接电路在示教板背面,无法看到。某同学试了一下,闭合开关时两灯泡均亮,断开开关时,两灯泡均熄灭,这两个小灯泡究竟是串联还是并联?请你写出一种判断方法。
21.根据图12实物电路画出相应的电路图。

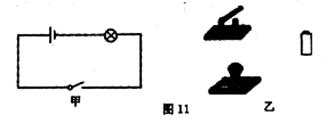

20.根据图11甲的电路连接情况。把乙图中的实物连接起来(用笔画线代替导线)。
19.晓明同学将冰和盐的混合物放入搪瓷杯里,盖紧杯盖,过了一会儿,观察发现搪瓷杯的外面,覆盖着一层薄薄的固体物质,如图l0所示。
(1)根据学过的物理知识,推断此固体物质的来源____________________________。
(2)说明推断此现象发生的原因____________________________________________。
(3)与此实验现象符合相同原理的自然现象有________________________________。
18.如图9是小宇同学探究“串联电路中各处电流关系”的电路图,他连接好电路并检查无误后,合上开关S,发现电流表A1的示数比电流表A2的示数大一些,于是他得出结论:串联电路中各处电流不相等。
(1)你认为他的结论正确吗? 答:________________________________________。
(2)请你帮助分析造成他得出以上结论的两个可能原因。
答:①________________________________________;
②________________________________________。
17.如图8所示的电路,闭合开关S,通过灯L1、L2、L3的电流分别是3A、4A、5A,则电流表A1、A2、A3的示数分别为__________,__________,__________。
16.指出图7中两个电路图中的错误。
甲________________________________________
乙________________________________________
