9．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知

A．导体A的电阻为10　

B．导体B的电阻为10

C．导体A两端电压为3V时，通过A导体的电流为0．3A

D．导体B两端电压为3V时，通过B导体的电流为0．6A

8．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R₂的滑片P向左移动时，电流表和电压表示数的变化情况是

A．电流表的示数变小，电压表的示数变大 　

B．电流表的示数变小，电压表的示数变小

C．电流表的示数变大，电压表的示数变大　　

D．电流表的示数变大，电压表的示数变小

7、如图所示，当开关闭合，L₁、L₂都发光，过一段时间后其中一盏灯突然熄灭，而电流表、电压表的示数都不变，产生这一现象的原因是

A．L₁短路　 　　　　　　　 B．L₂短路　　　　　　　　　 C．L₁开路　 　　　　　　　 D．L₂开路

6．小亮家的卫生间按图所示的电路安装了照明灯和换气扇，它们

A．只能独自独立工作，而不能同时工作　　 B．只能同时工作，而不能各自独立工作

C．工作时，两端的电压一定相等　　 　　　　　　 D．工作时，通过的电流一定相等

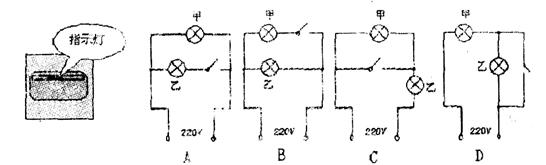

5．如下图所示，家庭照明灯的一种按键开关上常有一个指示灯。在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置。根据这种按键开关的控制特性，能正确表示照明灯(甲)和指示灯(乙)连接方式的电路图是图中的

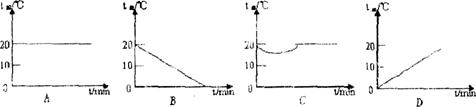

4．当室内温度为20℃时，用浸有少量酒精的棉花裹在温度计的玻璃泡上，随着酒精的迅速蒸发，图中哪幅图基本反映了温度计的读数随时间的变化

3．爆米花是很受欢迎的休闲食品。将玉米放入铁锅内，边加热边翻动一段时间后，“砰”的一声变成了玉米花。下列说法正确的是

A．玉米粒主要通过翻动铁锅对其做功，使其内能增加

B．玉米粒主要通过与铁锅间的热传递，使其内能增加

C．玉米粒内水份受热膨账对粒壳做功爆开，内能不变

D．玉米粒内水份受热膨胀对粒壳做功爆开，内能增加

2．生活中常把碗放在大锅内水中蒸食物，锅与碗底不接触，当锅内水沸腾后，碗中汤将

A．同时沸腾　　

B．稍后沸腾

C．不会沸腾，汤的温度总是低于水的沸点　　

D．不会沸腾，汤的温度能达到水的沸点

1．将少量粉末状的樟脑装入烧瓶，用酒精灯缓缓加热，封闭在瓶内的树枝上逐渐出现玲珑洁白的“人造雪景”，取出树枝，美丽的“雪景”会慢慢消失，消失时发生的物态变化是

A．汽化　　 　　　　　　　 B．升华　　 　　　　　　　　 C．液化　　 　　　　　　　 D．凝华

23．(6分)下图中出现的现象或情景，与你学过的什么物理知识有关？参照示例，把下表填写完整：
