17．甲、乙、丙三根用相同的材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则三根电阻丝的电阻值最大的是____________，最小的是___________。

16．电路中有一只定值电阻和滑动变阻器，它们分别标有“2k 1A”和“120 2A”字样，若把它们串联起来使用，则允许通过的最大电流为___________A。

15．某兴趣小组的同学在了解电冰箱内压缩机和灯泡连接情况的过程中，打开冰箱门后，根据看到灯才开始亮的现象，可以判断压缩机和灯泡是___________联的。

14．如图所示的是用来描绘某一磁体周围磁场的部分磁感线，由磁感线的分布特点可知， 点的磁场比点的磁场________(填“强”或“弱”)；若在b点放置一个可自由转动的小磁针，则小磁针静止时，其N极指向_________(填“P”或“Q”)处。

13．如图是电视机显像管的示意图。一束电子流有阴极K射向荧光屏S处，则电流方向为___________。

12．有一台汽油机在一个工作循环中消耗了l0g汽油(热值为4．6×10⁷J／kg)，这些汽油完全燃烧产生的热量是____________J。若这台汽油机的效率为30%，则一个工作循环中输出的有用机械能为____________J．　

11．现有一太阳能热水器，在太阳的照射下将200kg的水从20℃加热到70℃，水吸收的热量为_____________J．

10．在下图所示的电路中，当滑片P向右滑动时，滑动变阻器连入电路中的阻值

　 　　 A．变大　　 　　　　　　　 B．变小　 　　　　　　　　　 C．不变　　 　　　　　　　 D．无法判断

9．如图所示的电路中，电源电压为3V，当开关S₁、S₂都闭合时，则

　 　　 A．电压表的示数为3V　 　　　　　　　　　　　　　　　　 B．电流表将会被烧坏

　 　　 C．灯L₁不亮，灯L₂亮　　 　　　　　　　　　　　　　　　 D．两盏灯都会被烧坏

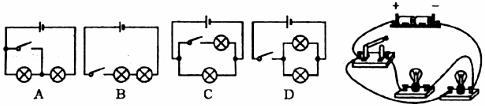

8．在如图所示的电路图中，与实物图对应的是
